Place of Origin:
China
Marca:
Customization
Certificação:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Model Number:
USL20-30SS-100-B
O KEL USL20-30S é um conector de cabo micro-coaxial de alta precisão concebido para dispositivos eletrónicos de alta densidade.Aeronáutica, equipamento médico, drones e automóveisAplicações.0.4 mm de comprimentoe um1.0 mm de altura de acasalamento, este conector satisfaz as exigências dos dispositivos compactos, assegurando simultaneamente uma transmissão de sinal de alto desempenho.
| Categoria | Especificações |
|---|---|
| Modelo | USL20-30S |
| Número de contactos | 30 |
| Pico | 0.4 mm |
| Altura de acasalamento | 1.0 mm |
| Comprimento do cabo (personalizável) | 50 mm (Length padrão pode ser personalizado) |
| Tipo de ligação | Dispersão de isolamento (IDC) |
| Orientação do conector | Horizontal |
| Duração efetiva do acasalamento | 0.5 mm |
| Proteção | A casca metálica aumenta a redução do ruído |
| Propriedade elétrica | Especificações |
|---|---|
| Corrente nominal | 0.25A por contacto |
| Resistência ao contacto | Max. 100 mΩ |
| Voltagem resistente dielétrica | 200 V AC durante 1 minuto |
| Resistência ao isolamento | Min. 100MΩ a 250V DC |
| Intervalo de temperatura de funcionamento | -40°C a +85°C |
| Cable aplicável | #42 AWG Micro cabo coaxial |
Design em miniatura de alta densidade
Desempenho elétrico confiável
Melhoria da integridade do sinal
Construção confiável e durável
| Características elétricas | Especificações |
|---|---|
| Corrente nominal | 0.25A por contacto |
| Resistência ao contacto | 100 mΩ no máximo. |
| Voltagem resistente dielétrica | 200 V AC |
| Resistência ao isolamento | 100 MΩ min. a 250 V DC |
| Cable aplicável | #42 AWG Micro cabo coaxial |
✔️Alta integridade do sinalAssegura uma transmissão de dados estável e de alta velocidade.
✔️Compacto e Económico¢ Concebido para dispositivos com espaço limitado.
✔️Proteção contra interferências eletromagnéticasO bloqueio interno minimiza o ruído e a perda de sinal.
✔️Montagem fácilO projecto IDC simplifica a montagem dos cabos e aumenta a fiabilidade.
✔️Ampla aplicaçãoAdequado para UAVs, robótica, aeroespacial, dispositivos médicos e muito mais.

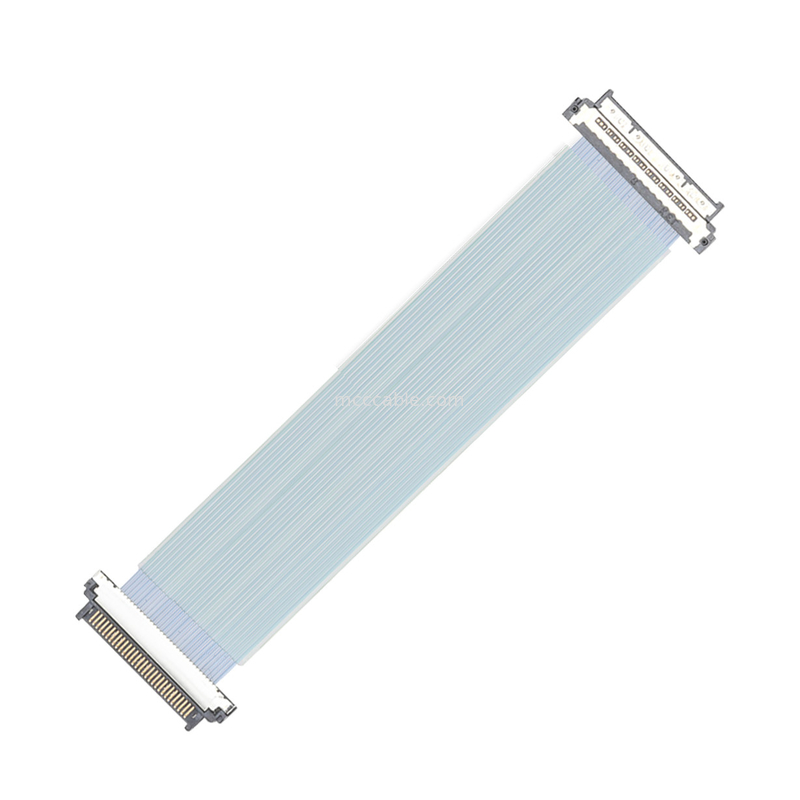

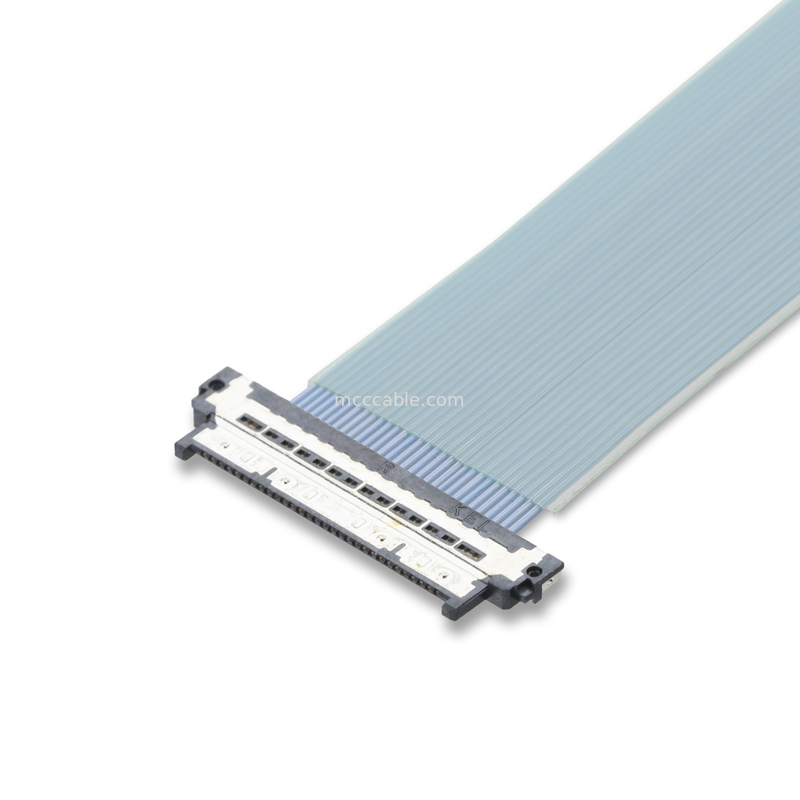

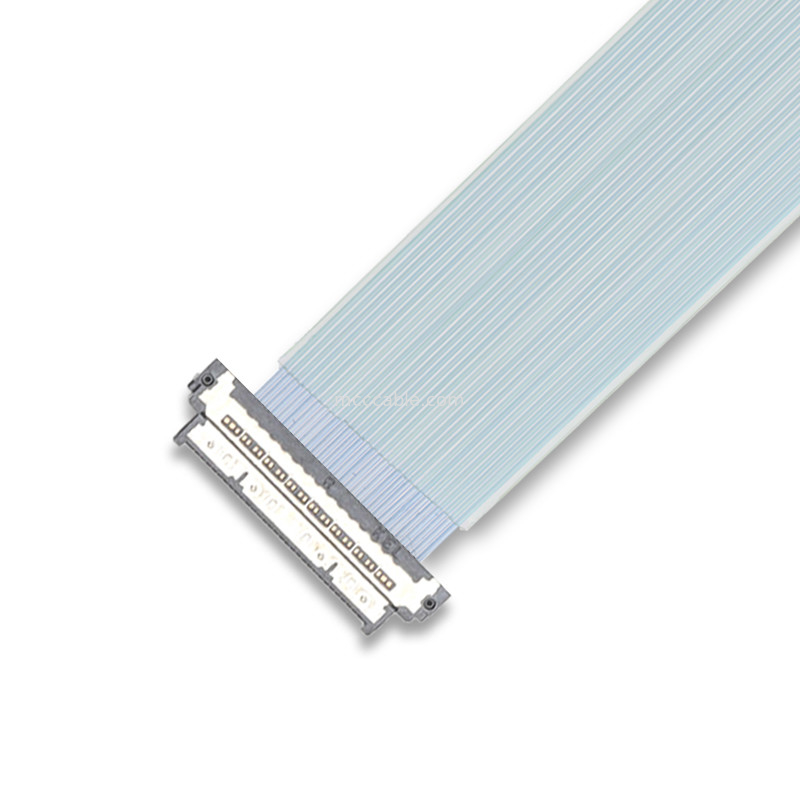

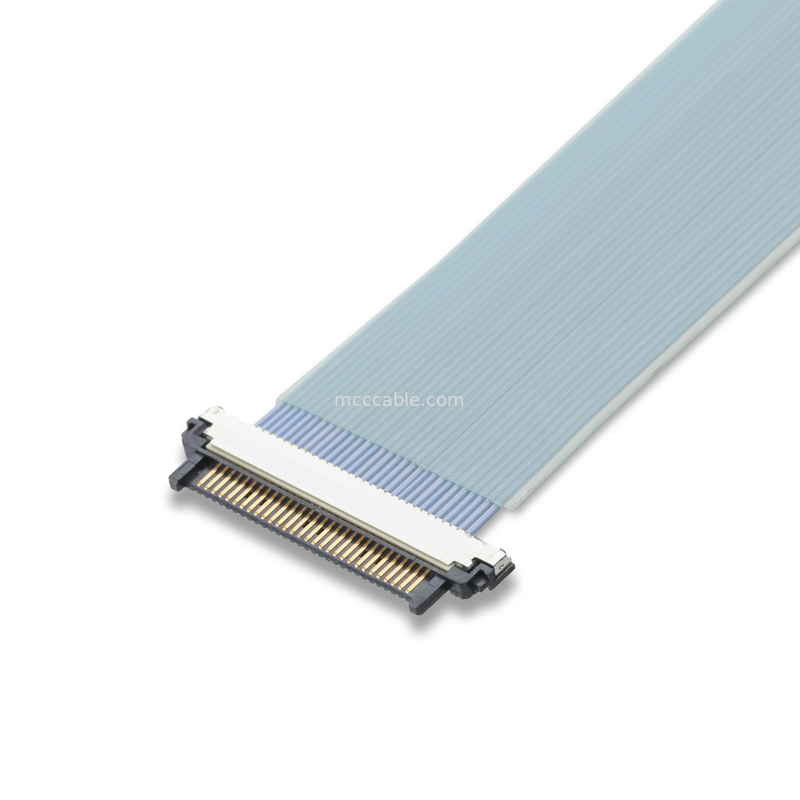

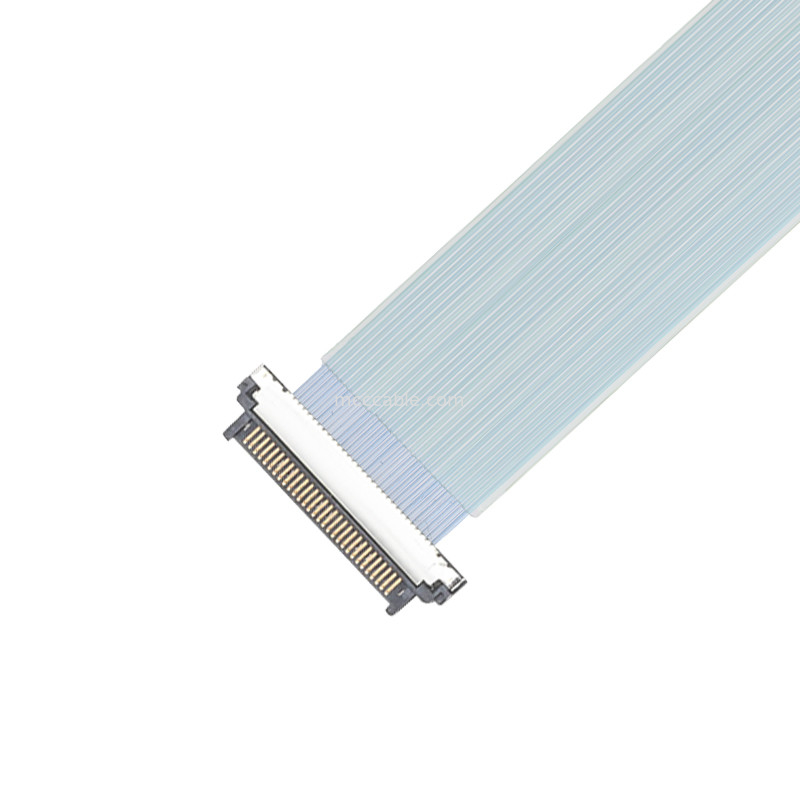

Cabo USL20-30SS-100-B:
Os conectores desta série têm uma inclinação de 0,4 mm e uma baixa altura de montagem de 1,0 mm.
Quando comparado com a nossa atual série SSL de conectores para 0,5-mm passo, cabos coaxial ultra-finos, o
A série USL alcança uma redução importante de cerca de 50% em termos de volume acoplado, contribuindo assim para a redução do volume de produção.
A redução do peso e a miniaturização dos dispositivos.
Este produto possui um conector tipo retângulo no lado da placa e um tipo reto no lado do cabo;
Além disso, estão actualmente disponíveis variantes de 30 e 40 contatos.
Micro-cabelas coaxial, eDP, LVDS, micro-cabelas coaxial,
