Lugar de origem:
China
Marca:
Customization
Certificação:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Número do modelo:
Fêmea de 3 pinos para Molex 51163-0300
Custom XLR 3-Pin Female para Molex 51163-0300 Cable Assembly
Neutrik NC3FXX. 20AWG UL2464.

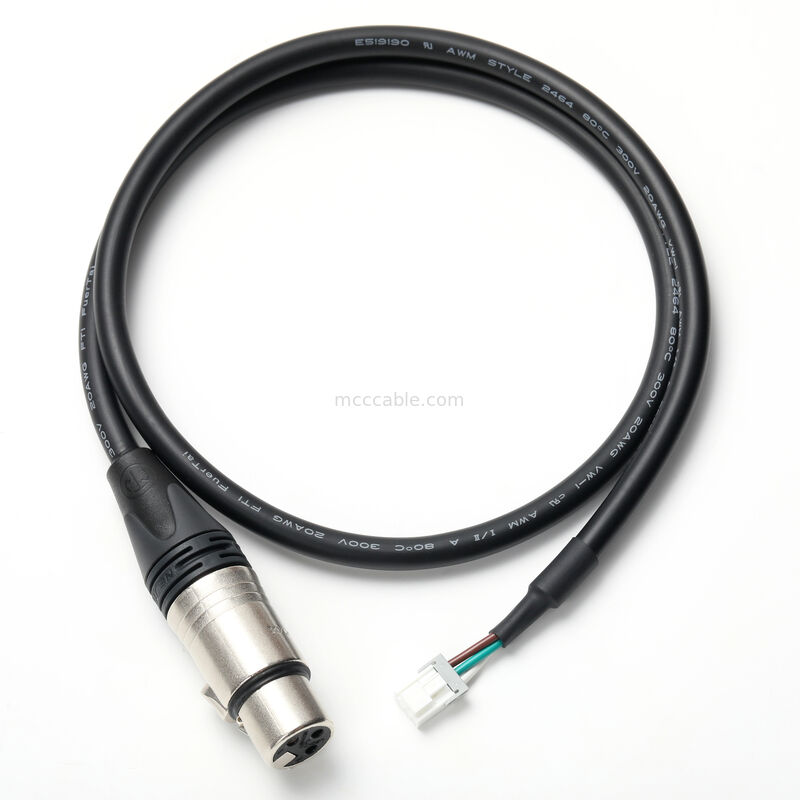

Custom XLR 3-Pin Female para Molex 51163-0300 Cable Assembly:
Este custom-built XLR 3-Pin Female para Molex Mini-Lock 3-Pin Cable Assembly é projetado para
Aplicações profissionais de áudio, controle industrial e transmissão de sinal.
Usando um conector genuíno Neutrik NC3FXX XLR e Molex 51163-0300 housing com TPA
retainer, este cabo fornece alta durabilidade mecânica, bloqueio seguro, e sinal de baixo ruído
desempenho.
The cable is constructed with UL2464 20AWG stranded conductors, garantindo excelente
condutividade, flexibilidade e conformidade de segurança.
Testing for continuity, resistência de isolamento, e prevenção de curto-circuito, garantindo flawless
performance em ambientes exigentes.
Características fundamentais

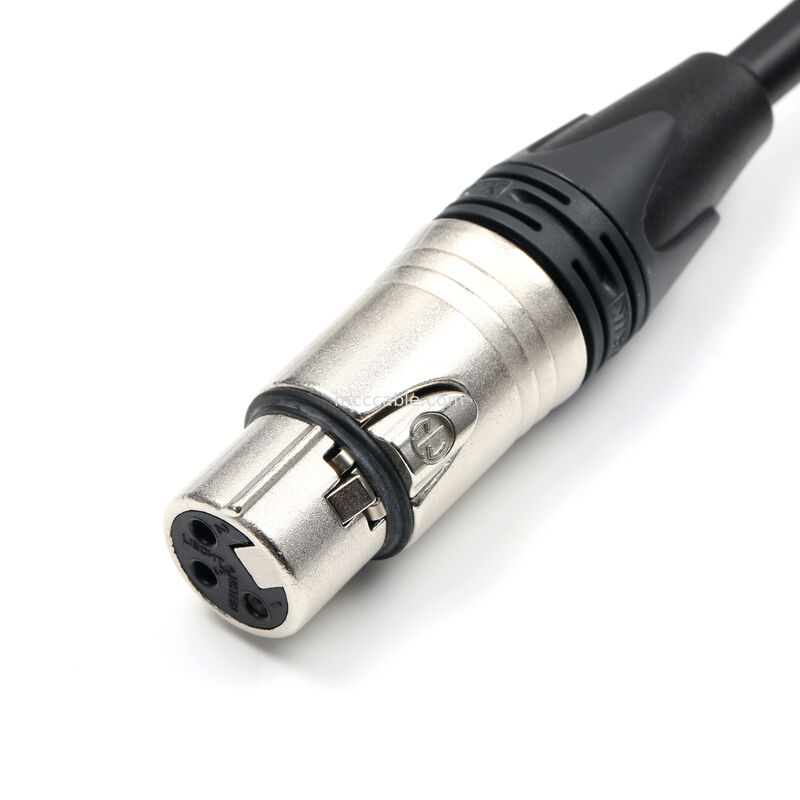

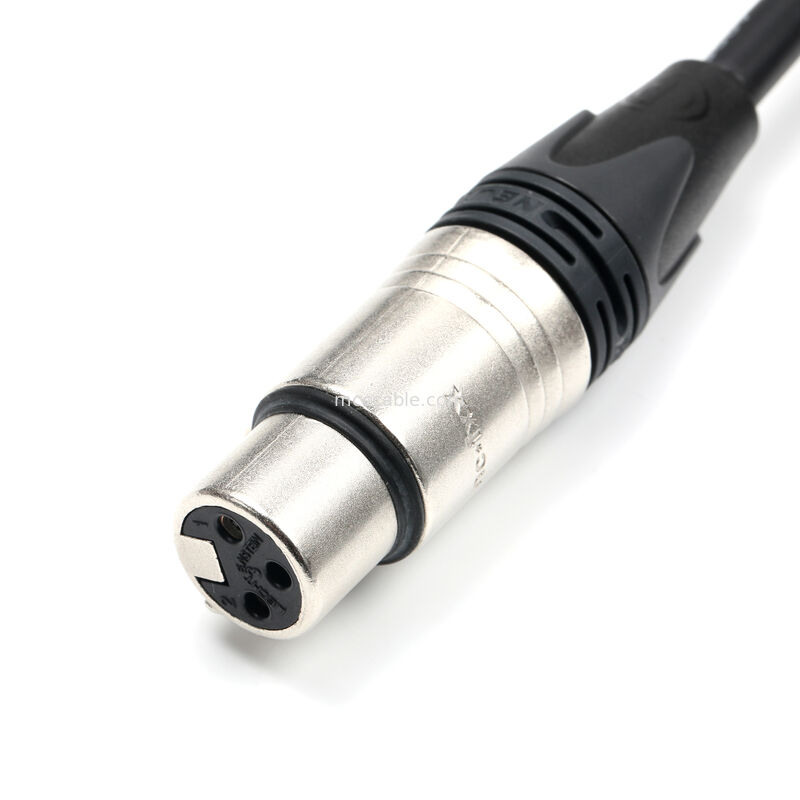

Neutrik NC3FXX XLR 3-Pin Femininoindustry-standard, durável, seguro de bloqueio

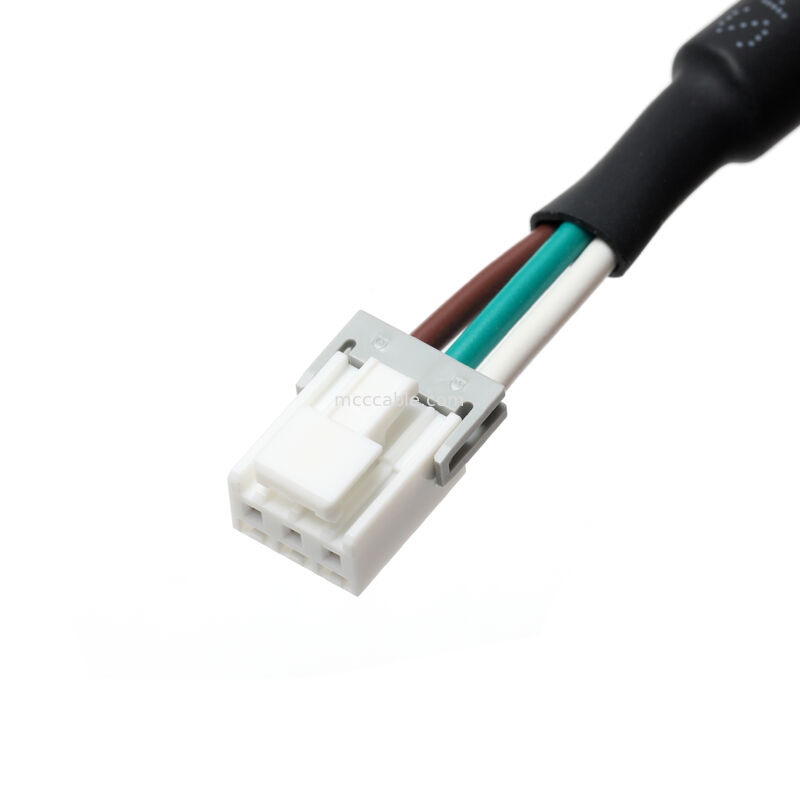

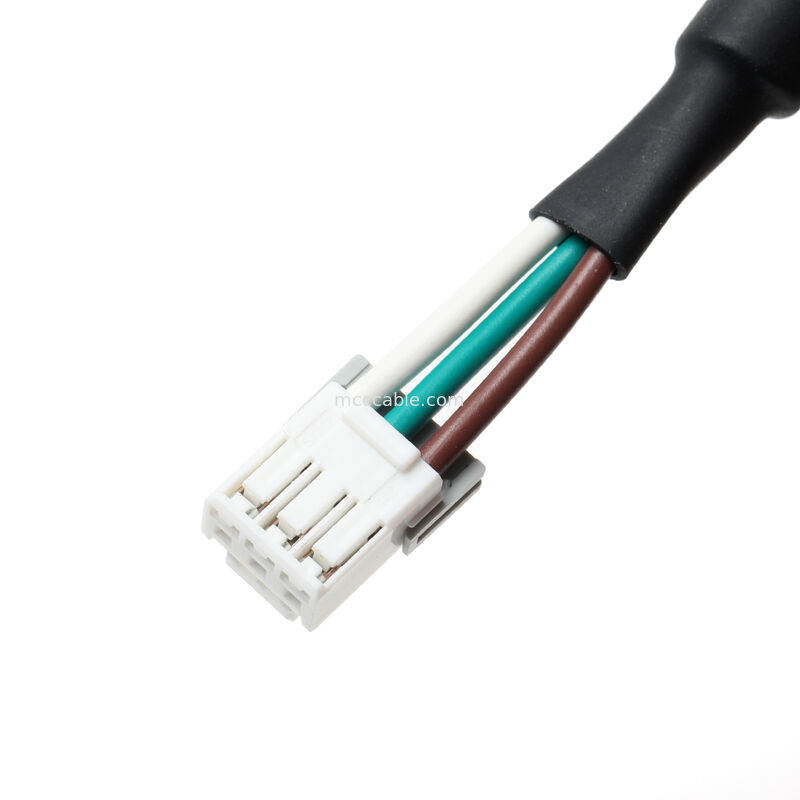

Molex 51163-0300 Mini-Lock 3-Pin Housingcompacto e resistente à vibração
Com o Molex TPA (0511640305)Assegura a retenção do terminal e a segurança anti - back - out
UL2464 20AWG cable, OD 6.6mmtransmissão de sinal estável
Comprimento personalizado disponível(300mm ~ 10m)
100% continuidade, testes abertos / curtos e intermitentes realizados
RoHS 2.0 compatível
Tabela de especificações técnicas
| Ponto | Especificações | Detalhes / Source |
|---|---|---|
| Nome do produto | XLR Female para Molex 3-Pin Cable Assembly | Personalizável |
| Conector XLR (P1) | Neutrik NC3FXX | 3-Pin XLR Feminino |
| Molex Connector (P2) | Molex 51163-0300 | Mini-Lock 2.50mm Pitch, 3-pin |
| TPA Retainer | Molex 0511640305 | Anti-back-out design |
| Tipo de cabo | UL2464 20AWG × 3C | OD 6.6mm, PVC preto |
| Duração | 700 mm ± 10 mm | Comprimentos personalizados disponíveis |
| Atribuição de pin | P1: 1-2-3 → P2: 1-2-3 | Cor: Branco / Verde / Marrom |
| Teste elétrico | 100% teste aberto / curto / intermitente | Requisitos de desenho |
| Resistência do condutor | ≤ 2Ω Max | Verificado. |
| Resistência ao isolamento | ≥ 10MΩ @ 300V DC | 10ms mínimo |
| Classificação de temperatura | 80°C | UL2464 especificação |
| Nomenclatura de tensão | 300 V | UL2464 especificação |
| Conformidade | RoHS 2.0 | Ambiente-seguro |
Áreas de aplicação
Este conjunto de cabos é amplamente utilizado em:
Equipamento de áudio profissional
Mixers, amplificadores, microfones
Sistemas de controle de palco e iluminação
sistemas de integração AV
Broadcasting & Media Systems
Adaptadores de energia/controle da câmera
Equipamento de registo de campo
Painéis de roteamento de sinais
Sistemas Industriais e Automatizados
Sensores e linhas de sinal de controle
Testing & measuring devices dispositivos de teste e medição
OEM equipamentos de arames
Opções de personalização
Nós fornecemos a personalização completa para atender às necessidades OEM / ODM:
Cable Options
comprimento: 100 mm 10m
Medidor de fio: 20AWG / 22AWG / 24AWG
Jaqueta: PVC / TPU / TPE
Cor: Preto / Cinza / Custom
Opções de conector
XLR Homem / Mulher / 4 pin / 5 pin
Molex Mini-Lock / Micro-Fit / Ultra-Fit
Custom terminal crimping
Serviços adicionais
Rótulos e impressão de números de série
Supermoldagem
Braiding & shielding
Impermeabilização (IP67 housing available)
Garantia da qualidade
Todos os cabos são fabricados sob um rigoroso sistema de gestão de qualidade:
100% de ensaio elétrico
Teste de força de tração e retenção
Crimp-height inspection
Visual QC para moldagem e terminação
ROHS 2.0 conformidade
P1: É uma fábrica?
A: Sim, somos uma fábrica com mais de 16 anos de experiência em design e fabricação.
Q2. Existe alguma certificação?
A: Sim, temos certificações ISO9001, ISO14001, TS16949, ISO13485, e UL.
Q3. Qual é a sua especialidade?
A: Nós podemos projetar produtos de acordo com os requisitos da aplicação.
Q4. Aceita encomendas OEM/ODM?
A: Sim, nós aceitamos pedidos OEM e ODM. Para pedidos OEM, o MOQ é de 100 pcs. Para ODM
Ordens, o MOQ é 1000 pcs. Uma taxa de molde será cobrada dependendo do design.
Q5. Quanto tempo leva para completar um pedido?
A: Para pequenas encomendas e produtos em estoque, preparação e entrega levam menos de 3 dias.
O tempo de envio depende do método escolhido.
Ordens, material preparação leva 5 ¢ 21 dias úteis dependendo da quantidade, testando 1 ¢ 3
O tempo de chegada mais rápido é de 7 dias, e o mais longo é de 25 dias,
Excluindo o transporte.
Q6. Que serviços adicionais os clientes de longo prazo podem obter?
A: Novos produtos serão oferecidos juntamente com pedidos, permitindo que você teste seu potencial de mercado
e vendê-los em seu distrito.
Suporte com imagens promocionais, incluindo a adição do seu logotipo.
Q7. Quanto tempo é a garantia, e como você protege os clientes em caso de defeitos?
A: Todos os cabos vêm com uma garantia de 12 ¢ 36 meses. Para grandes pedidos, nós fornecemos 0,3% ¢ 0,5%.
Por exemplo, encomendando 1000 pcs irá incluir 1003 pcs.
than 5 pcs defeituosos e a taxa de defeito é inferior a 0,1%, por favor, contacte a nossa equipe de vendas com fotos.
Nós vamos substituir os produtos em sua próxima ordem ou emitir um reembolso.
Q8. Aceita encomendas de amostras grátis?
A: Sim, as ordens de amostras são suportadas.
cost not included).
