Conjunto de Cabo Blindado DF36 de 25 Pinos – Solução OEM Personalizada

Conjunto de Cabo Blindado A3E_TOF 25-Pin DF36
– Solução OEM Personalizada



Conjunto de Cabo Blindado A3E_TOF 25-Pin DF36:

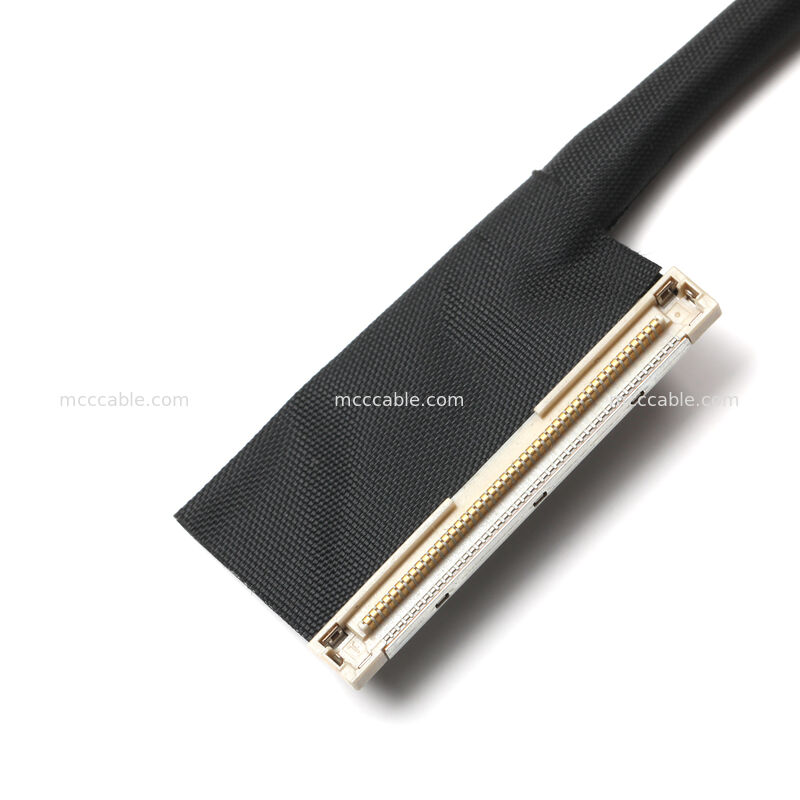

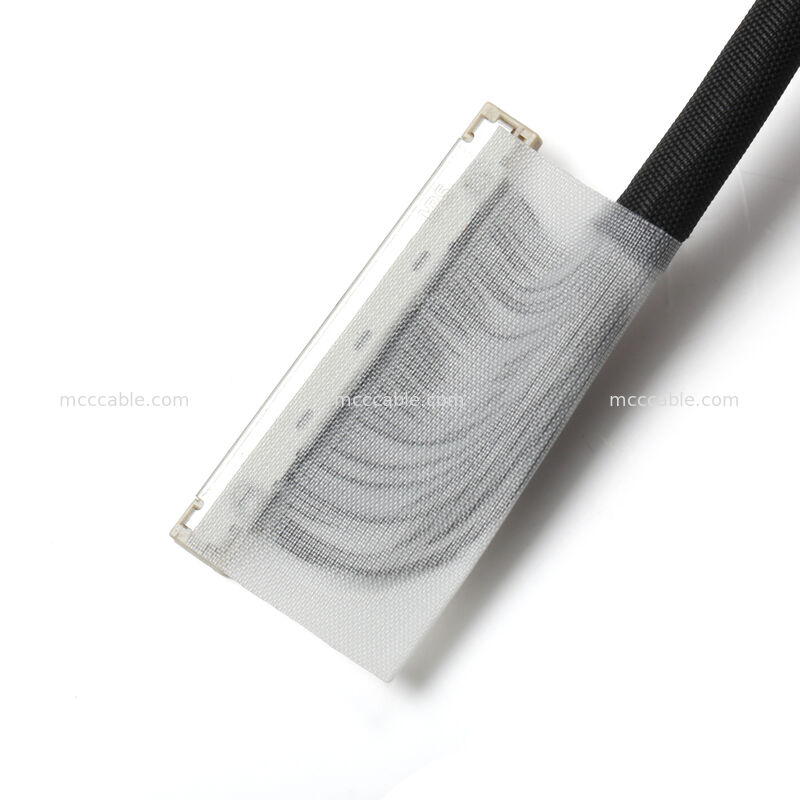

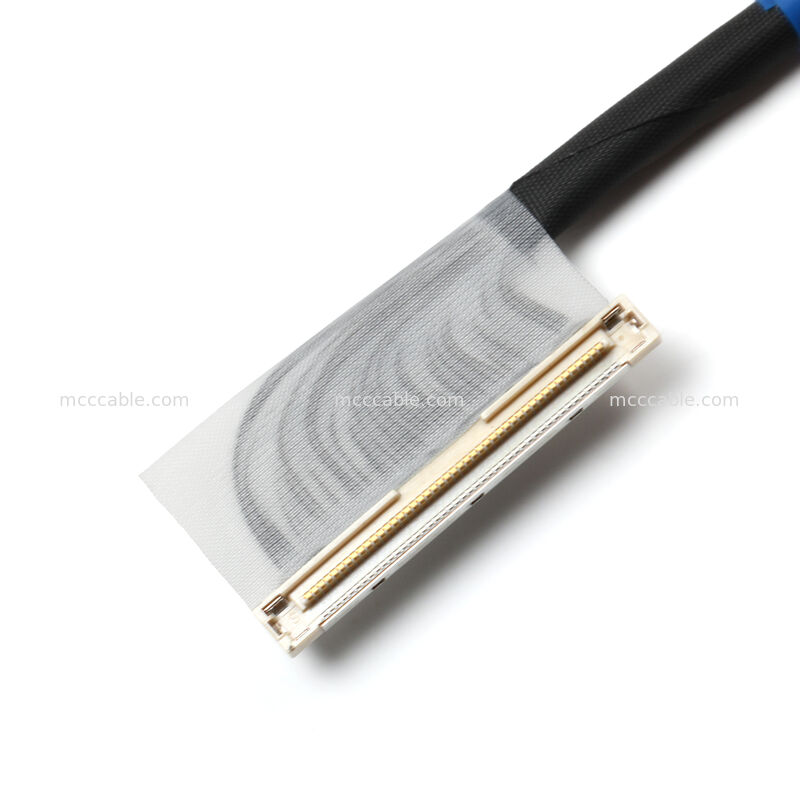

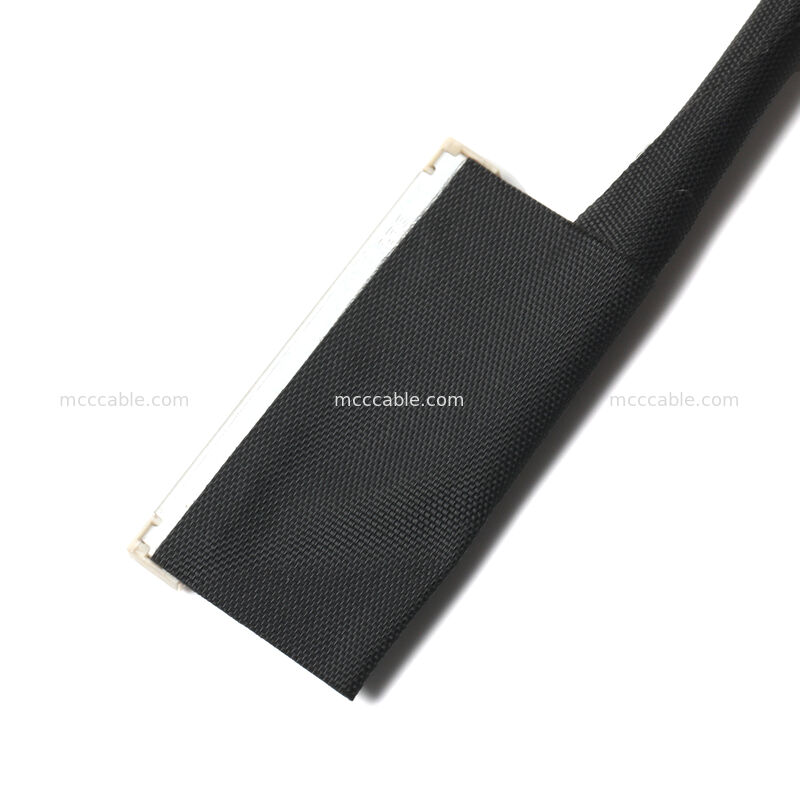

Conjunto de Cabo com Conector DF36 de 25 Pinos
Equipado com conectores DF36-25P-0.4SD com blindagem metálica, orientação face-up
para uma conexão estável placa a placa.

Impedância Controlada e Alta Integridade de Sinal
Projetado com blindagem plana e fita condutiva, impedância característica de 50Ω ±10%, sem
descontinuidade acima de ±8Ω (testado por TDR).

Construção com Fio Ultra-Fino AWG44
Utiliza fios UL1911 AWG44, otimizados para montagens eletrônicas compactas que exigem
precisão e flexibilidade.

Blindagem EMI Aprimorada e Confiabilidade
Fita condutiva, estrutura de pregas de blindagem e reforço com resina UV (≤1 mm) garantem
excelente proteção EMI e durabilidade mecânica.

Testado de acordo com IPC-WHMA-A-620D Classe 2
Totalmente testado quanto à continuidade, resistência de isolamento (≥50 MΩ @100V) e rigidez dielétrica
(AC120V / 1s).

Descrição do Produto do Conjunto de Cabo Blindado A3E_TOF 25-Pin DF36:

Este Conjunto de Cabo Blindado A3E_TOF 25-Pin é projetado para aplicações eletrônicas de alta densidade
que exigem transmissão de sinal estável e design compacto.

O conjunto apresenta conectores Hirose série DF36 de passo de 0,4 mm com metal integrado
blindagem, combinada com fios ultra-finos AWG44 e construção de blindagem plana. Condutivo
fita e espessura de blindagem controlada aprimoram o desempenho EMI, mantendo a flexibilidade.

Cada cabo é fabricado em conformidade com os padrões IPC-WHMA-A-620D Classe 2 e
passa por testes elétricos completos, incluindo resistência de isolamento, rigidez dielétrica, continuidade,
e verificação de impedância.
Ideal para sensores TOF, módulos embarcados e aplicações de interconexão PCB compactas.

Especificações do Conjunto de Cabo Blindado A3E_TOF 25-Pin DF36:

Aplicações do Conjunto de Cabo Blindado A3E_TOF 25-Pin DF36:

Módulos de sensor Time-of-Flight (TOF)

Câmeras embarcadas e sistemas de detecção

Interconexões PCB compactas

Montagens de eletrônicos industriais e de consumo
