Lugar de origem:
China
Marca:
Customization
Certificação:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Número do modelo:
Conjunto de cabo híbrido de servo motor M23 de 8 pinos
Conjunto de Cabo Híbrido para Servomotor M23 de 8 Pinos
– Interconexão Industrial OEM Personalizada
Conjunto de Cabo Híbrido para Servomotor M23 de 8 Pinos:

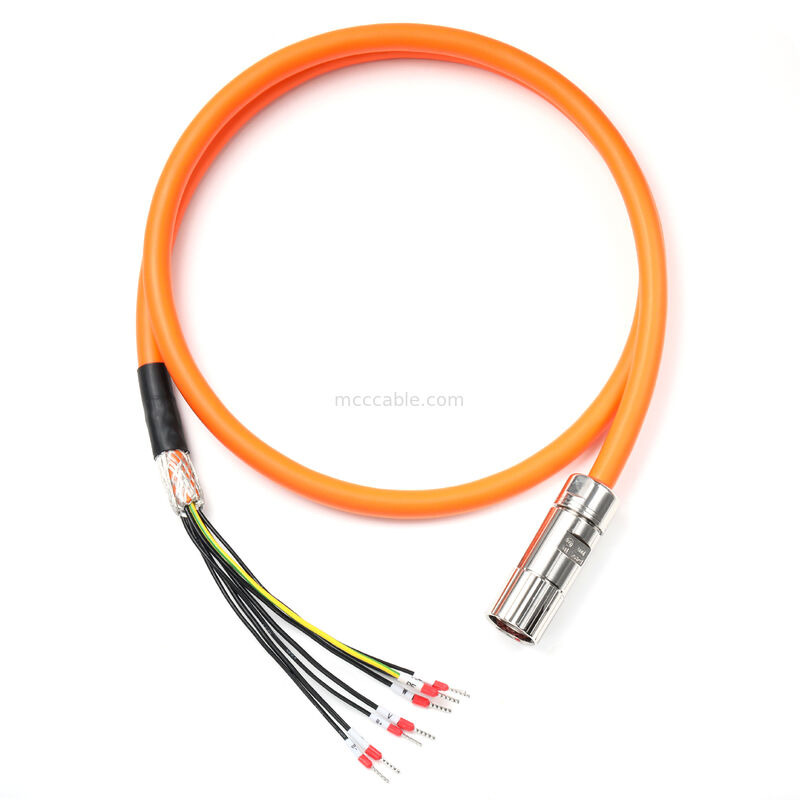

Este Conjunto de Cabo Híbrido para Servomotor M23 de 8 Pinos é uma solução OEM personalizada projetada
para sistemas de servomotor industriais que exigem alimentação, sinal, frenagem e transmissão térmica
integradas em um único cabo.

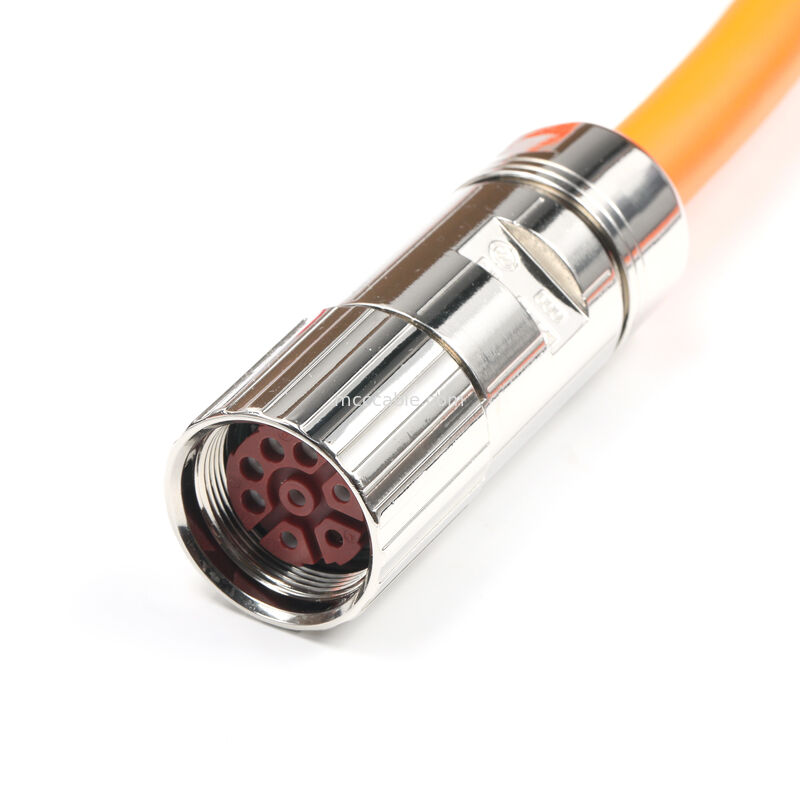

O conjunto apresenta um conector circular M23 de 8 pinos (fêmea) com carcaça metálica e
acoplamento roscado, combinado com um cabo de servomotor multi-núcleo blindado.

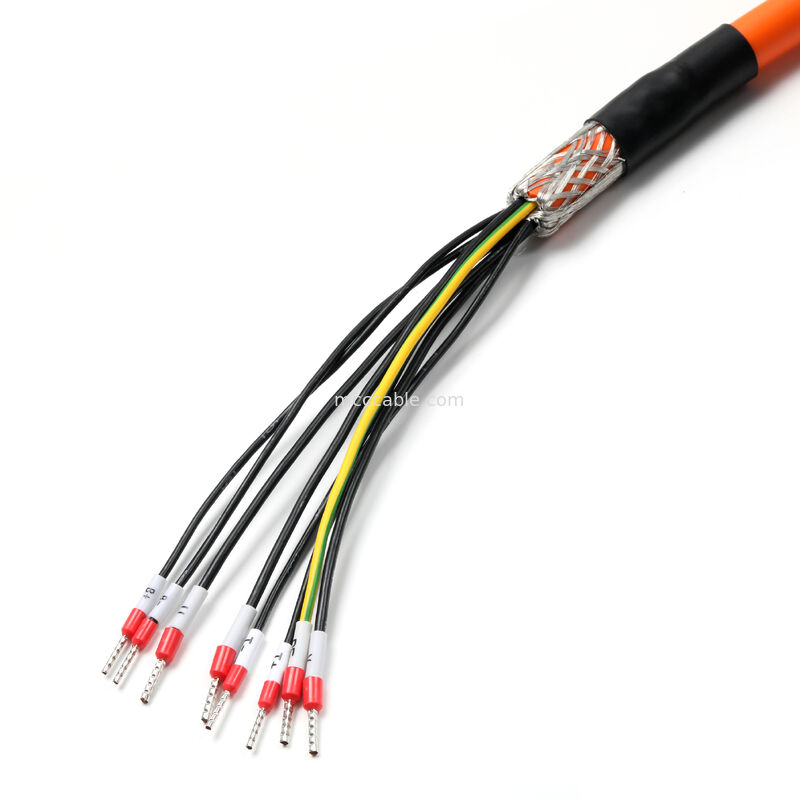

Na extremidade aberta, os condutores individuais são claramente identificados e terminados, permitindo
integração flexível em controladores de acionamento ou blocos de terminais.
O comprimento do cabo, a configuração do condutor e o estilo de terminação são totalmente personalizáveis com base
nas especificações do motor do cliente e nos requisitos do sistema.
Conjunto de Cabo Híbrido para Servomotor M23 de 8 Pinos – Principais Características:
Interface de conector circular M23 de 8 pinos
Acoplamento roscado seguro para ambientes industriais com vibração
Design híbrido de alimentação e sinal
Suporta fases do motor, freio, sensor térmico e terra de proteção

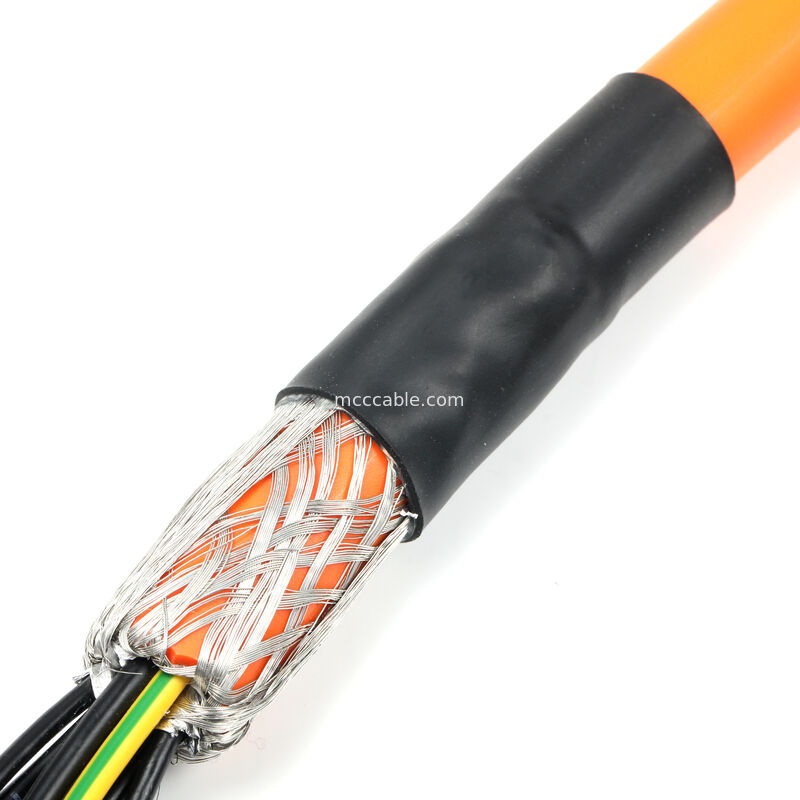

Blindagem trançada geral com aterramento da carcaça
Reduz a EMI e garante a operação estável do motor
Construção de cabo servo industrial
Jaqueta externa laranja para identificação clara do cabo do motor

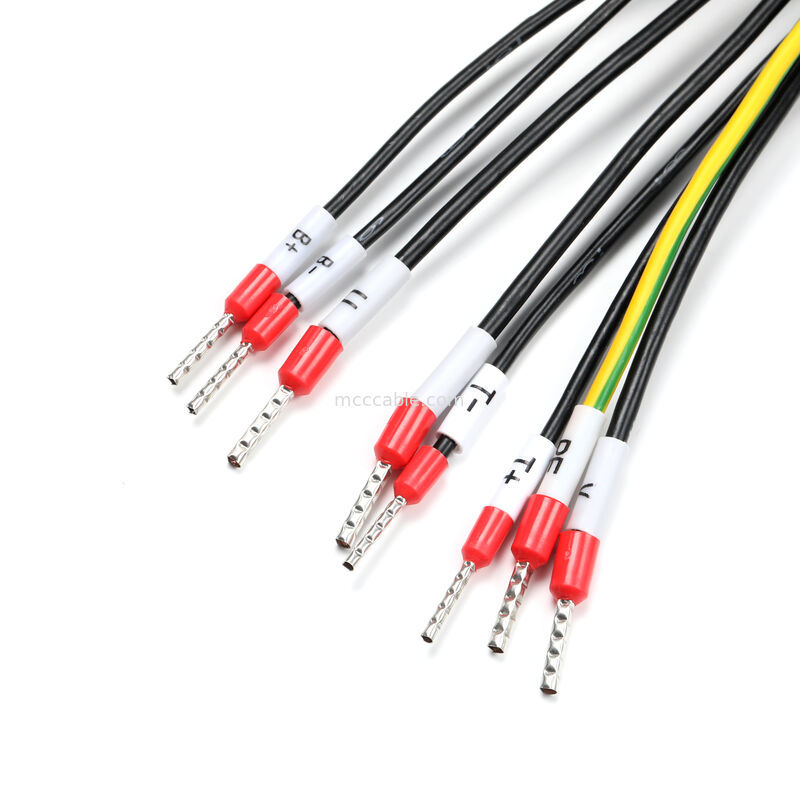

Condutores individuais rotulados
Simplifica a instalação, manutenção e solução de problemas
Fabricação OEM personalizada
Construído estritamente de acordo com o desenho e a definição da interface do motor
Conjunto de Cabo Híbrido para Servomotor M23 de 8 Pinos – Aplicações Típicas:
Servomotores industriais
Sistemas de automação e controle de movimento
Equipamentos CNC e robóticos
Máquinas de embalagem e produção
Conjuntos de motor e acionamento OEM
Conjunto de Cabo Híbrido para Servomotor M23 de 8 Pinos – Especificações Técnicas:
| Parâmetro | Descrição |
|---|---|
| Tipo de Produto | Conjunto de Cabo Híbrido para Servomotor |
| Tipo de Conector | Conector Circular M23 |
| Gênero do Conector | Fêmea |
| Número de Pinos | 8 |
| Carcaça do Conector | Metal, acoplamento roscado |
| Estrutura do Cabo | Cabo servo blindado multi-núcleo |
| Blindagem | Blindagem trançada geral |
| Aterramento | Blindagem conectada à carcaça do conector |
| Cor da Jaqueta Externa | Laranja |
| Terminação (Lado do Motor) | Conector M23 |
| Terminação (Lado do Controlador) | Fio aberto, rotulado |
| Comprimento do Cabo | Personalizado (por desenho) |
| Modo de Fabricação | OEM / ODM personalizado |
| Conformidade | Conforme RoHS |
Conjunto de Cabo Híbrido para Servomotor M23 de 8 Pinos – Atribuição de Pinos:
| Pino M23 | Definição do Sinal | Identificação | Cor do Fio |
|---|---|---|---|
| 1 | U | U | Preto |
| 4 | V | V | Preto |
| 3 | W | W | Preto |
| 2 | PE (Terra de Proteção) | PE | Amarelo / Verde |
| A | Sensor Térmico + | T+ | Preto |
| B | Sensor Térmico – | T- | Preto |
| C | Freio + | B+ | Preto |
| D | Freio – | B- | Preto |
| Carcaça | Blindagem | Blindagem | — |
Conjunto de Cabo Híbrido para Servomotor M23 de 8 Pinos – Opções de Personalização:
Comprimento do cabo e material da jaqueta
Codificação M23 alternativa ou configurações de pinos
Diferentes seções transversais dos condutores
Terminação final: fio aberto, terminal ou conector
Opções de rotulagem, marcação e embalagem
Suporte de engenharia disponível, desde a validação de amostras até a produção em massa.
