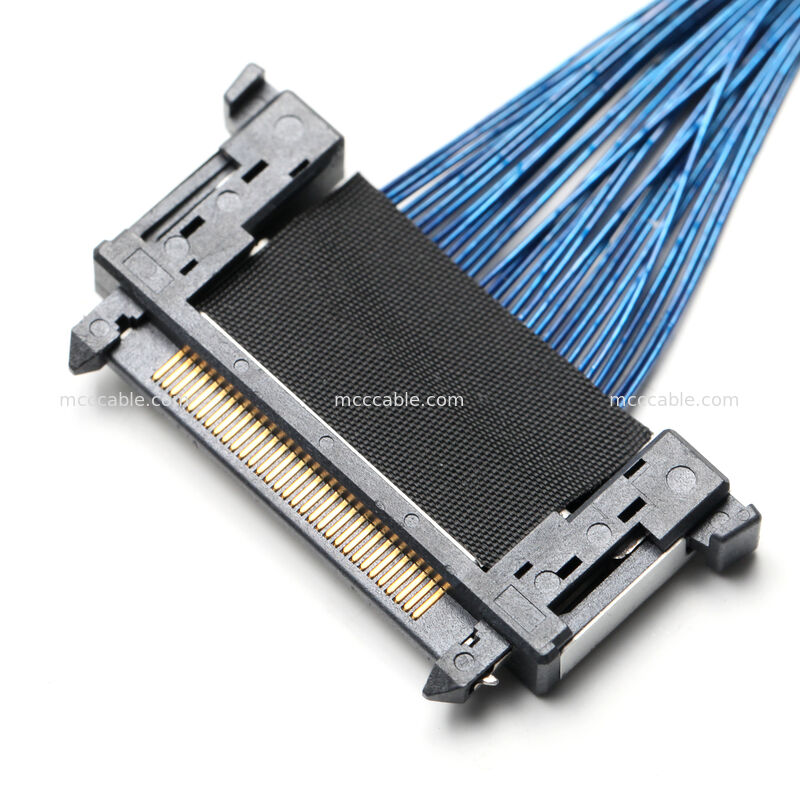

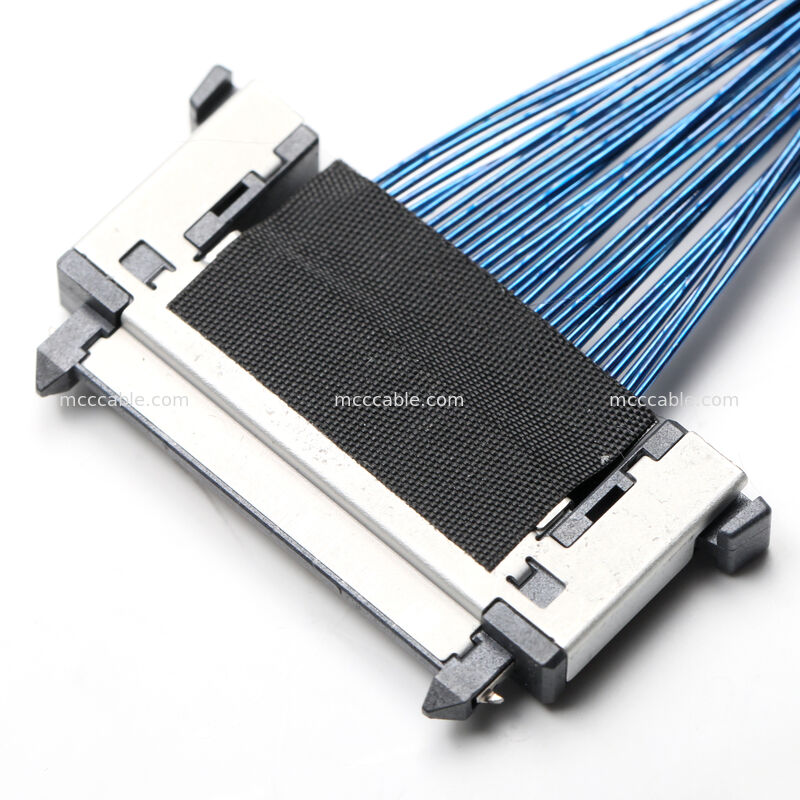

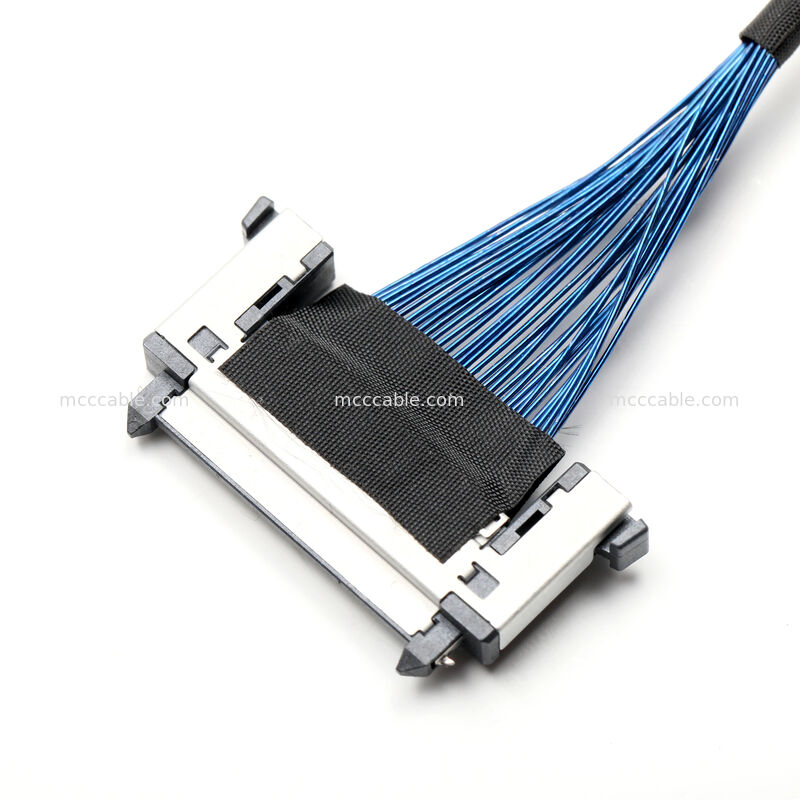

Conjunto de Cabo de Sinal de Alta Densidade com Fios Azuis 40AWG e Conectores de Travamento

Conjunto de Cabo de Sinal de Alta Densidade com Fios Azuis 40AWG
e Conectores de Travamento



Aplicações do Conjunto de Cabo de Sinal de Alta Densidade:

Este conjunto de cabo de sinal de alta densidade é projetado para transmissão de sinal interna
entre módulos eletrônicos próximos.
Com base na estrutura compacta do conector e na fiação paralela de calibre fino mostrada em
o desenho, é tipicamente usado em:

1. Módulos de exibição e painéis embutidos
2. Placas de controle industrial com espaço de roteamento limitado
3. Sistemas eletrônicos compactos que exigem sinais multicanais estáveis
4. Equipamentos onde o comprimento controlado do cabo e a retenção do conector são críticos

O design do conector de travamento ajuda a manter um contato confiável em ambientes onde
vibração ou acoplamento repetido podem ocorrer.

Configuração do Produto do Conjunto de Cabo de Sinal de Alta Densidade:

Características Elétricas do Conjunto de Cabo de Sinal de Alta Densidade:

De acordo com as notas do desenho, este conjunto de cabo de sinal de alta densidade é eletricamente
verificado para garantir a transmissão estável do sinal:

1. Teste de 100% aberto, curto e intermitência aplicado
2. Resistência do condutor: ≤ 2,0 Ohms
3. Resistência de isolamento: ≥ 2 MΩ @ 200V DC
4. Tensão suportável: 250V AC, 0,5 mA, 10 ms

Esses testes ajudam a garantir consistência e confiabilidade para interfaces de sinal de vários pinos em designs eletrônicos compactos.
Vantagens Estruturais do Conjunto de Cabo de Sinal de Alta Densidade:

A estrutura mostrada nas imagens e no desenho enfatiza a confiabilidade em espaço limitado:

Fios finos 40AWG permitem alta densidade de pinos sem espessura excessiva do cabo

1. O roteamento de fios paralelos suporta caminhos de sinal organizados
2. A fixação com fita de tecido melhora o alívio de tensão e o gerenciamento de cabos
3. A estrutura do conector de travamento aumenta a estabilidade do acoplamento
4. Esta construção é adequada para aplicações onde cabos redondos padrão não são práticos.

Opções Personalizadas para Conjunto de Cabo de Sinal de Alta Densidade:

Embora este conjunto seja mostrado com uma estrutura e comprimento definidos, a personalização é

suportada no nível de fabricação:
O comprimento do cabo pode ser ajustado por layout do sistema

1. A atribuição de pinos pode seguir desenhos aprovados pelo cliente
2. A cor do fio, o método de agrupamento e as posições de fixação podem ser personalizados
3. O escopo dos testes elétricos pode ser alinhado com os requisitos da aplicação
4. Todas as construções personalizadas são produzidas com base em desenhos confirmados para garantir consistência dimensional e

consistência elétrica.
