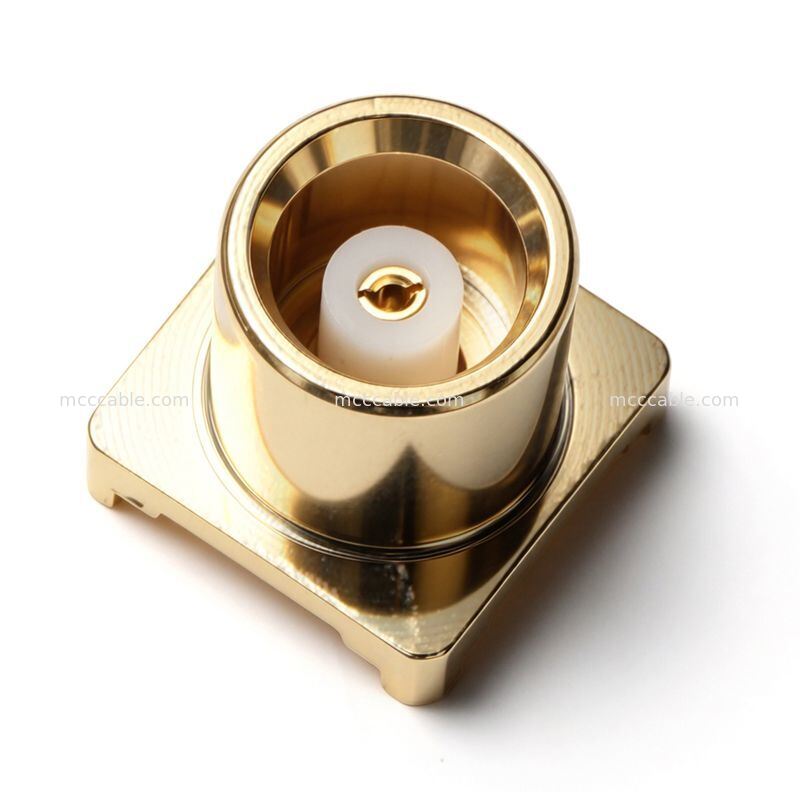

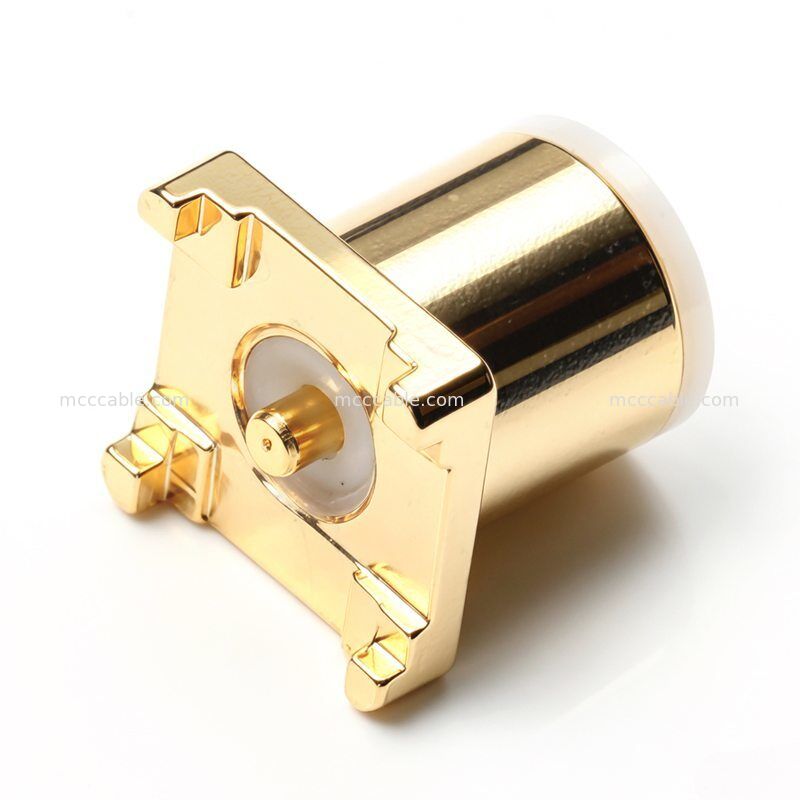

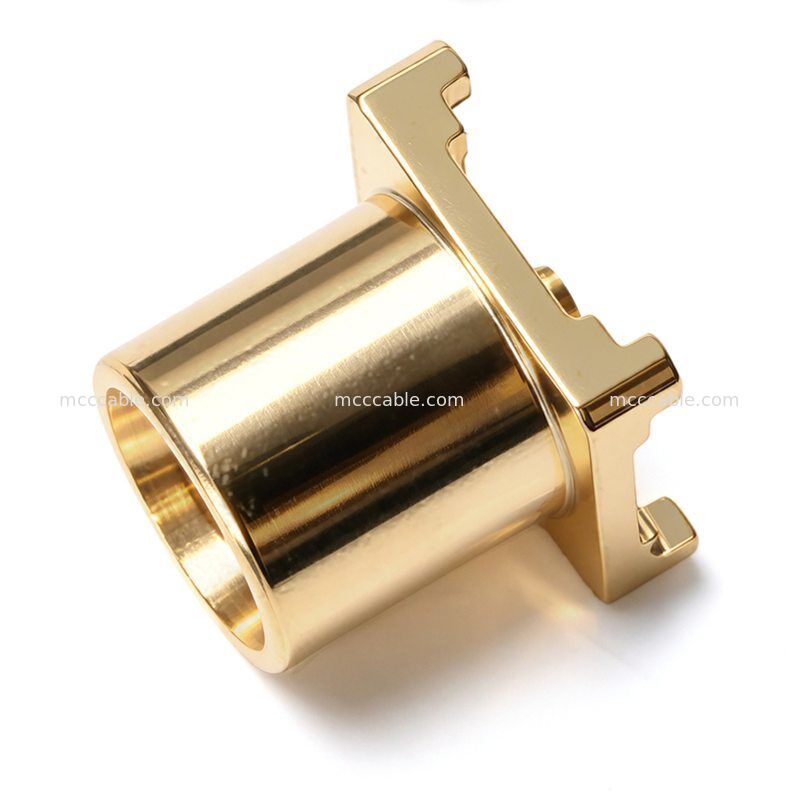

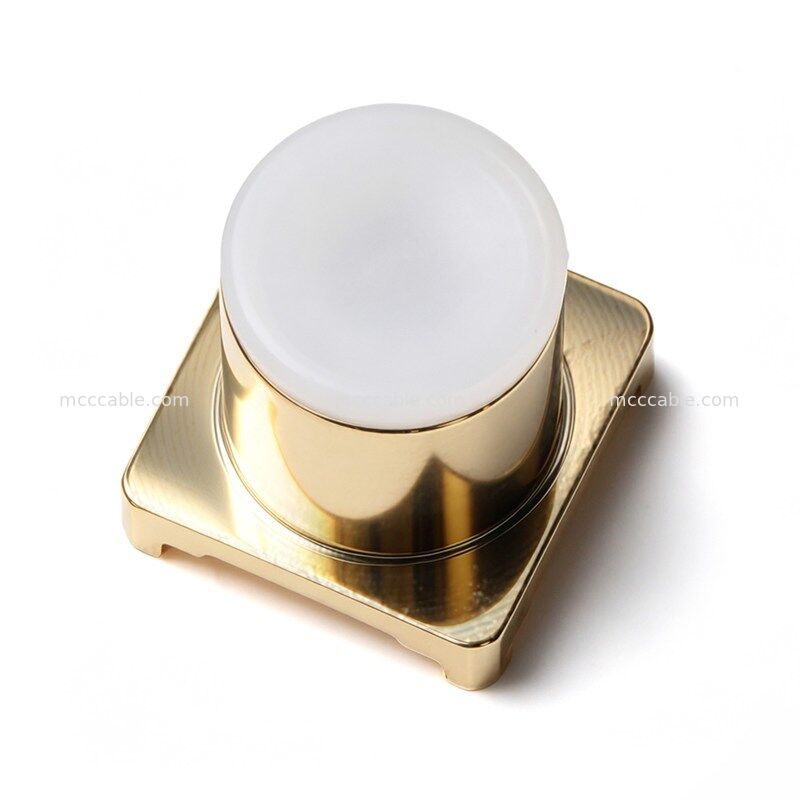

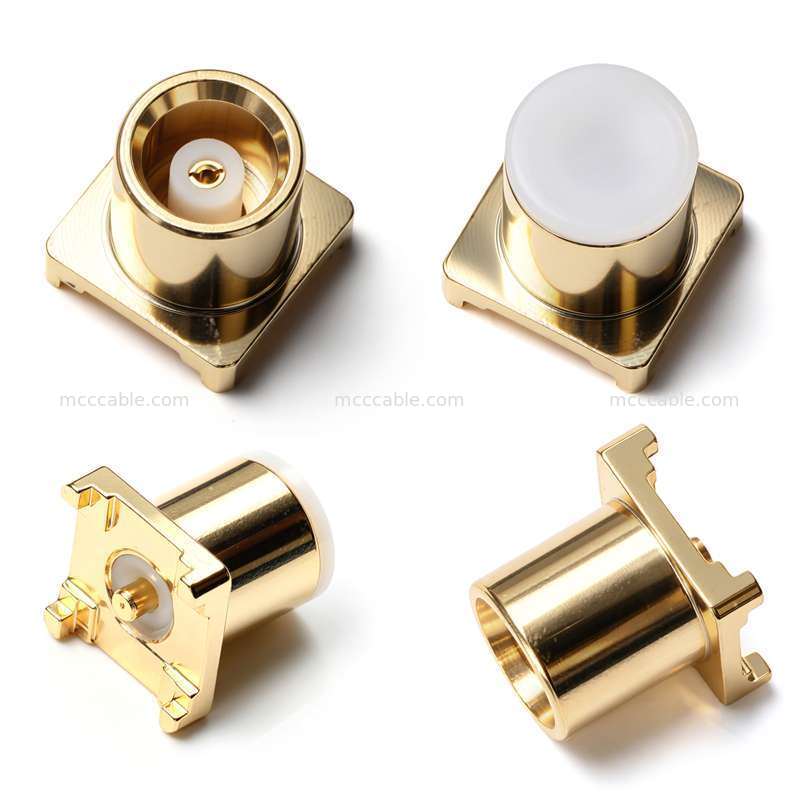

Visão geral do conector RF de montagem em PCB banhado a ouro

O conector RF de montagem em PCB banhado a ouro foi projetado para sinal de alta frequência
aplicações de transmissão que exigem desempenho elétrico estável, integração compacta de PCB,
e retenção mecânica confiável. Apresentando uma estrutura coaxial de precisão com banho de ouro
caminho condutor, este conector foi projetado para suportar sistemas de comunicação RF, sem fio
módulos, equipamentos de teste, eletrônicos de radar e dispositivos industriais avançados.

Sua configuração compacta de montagem em placa permite que os engenheiros integrem a conectividade RF diretamente
em PCBs, mantendo excelente controle de impedância e desempenho de aterramento. O
conector utiliza um contato de sinal central cercado por uma estrutura condutora aterrada,
ajudando a reduzir a reflexão do sinal e a manter a integridade do sinal em ambientes de RF exigentes.

Comparado com conectores de catálogo padrão, este conector RF personalizado pode ser otimizado
de acordo com requisitos específicos do projeto, incluindo pegada de PCB, geometria de contato, revestimento
espessura, estrutura de aterramento e requisitos ambientais. É uma solução ideal para
engenheiros que buscam uma plataforma de interconexão de RF confiável e personalizável.

Principais recursos do conector RF de montagem em PCB banhado a ouro

Transmissão de sinal RF de alta frequência

O conector adota uma estrutura de transmissão coaxial de precisão que suporta estabilidade
transferência de sinal enquanto minimiza a perda de inserção e perda de retorno. Este design ajuda a manter
excelente desempenho elétrico em aplicações de comunicação e teste.

Sistema de contato banhado a ouro premium

Os contatos de sinal banhados a ouro melhoram a condutividade e reduzem a resistência de contato. O
O revestimento também fornece resistência superior à corrosão, proteção contra oxidação e durabilidade a longo prazo.
estabilidade elétrica.

Design compacto de integração de PCB

A pequena área ocupada pela PCB permite a instalação em conjuntos eletrônicos de alta densidade onde
o espaço no tabuleiro é limitado. O conector é particularmente adequado para dispositivos sem fio compactos
módulos e dispositivos de RF.

Estrutura de aterramento aprimorada

Vários pontos de aterramento ao redor do caminho do sinal ajudam a melhorar a blindagem EMI
eficácia e reduzir interferência eletromagnética indesejada.

Construção Mecânica de Precisão

Fabricado usando processos de usinagem de precisão, o conector oferece
dimensões, desempenho de acoplamento confiável e maior durabilidade mecânica.

Adequado para projetos de protótipo e produção

O design do conector é adequado tanto para projetos de desenvolvimento de engenharia quanto para
programas de fabricação de grande volume.

Flexibilidade de engenharia personalizada

Dimensões, materiais, configurações de contato, opções de revestimento e montagem de PCB
todas as estruturas podem ser personalizadas de acordo com os requisitos da aplicação.

Especificações do conector RF para montagem em PCB banhado a ouro

Item	Especificação
Tipo de produto	Conector RF para montagem em PCB
Estilo de interface	Interface Coaxial RF
Tipo de montagem	Montagem em PCB
Material de contato	Liga de cobre
Material da Habitação	Metal usinado com precisão
Acabamento de superfície	Banhado a Ouro
Estrutura do Sinal	Coaxial
Estrutura Terrestre	Aterramento multiponto
Material Isolante	Dielétrico de Engenharia
Impedância Característica	50 Ohm (personalizado disponível)
Faixa de frequência	Personalizado disponível
Temperatura operacional	Personalizado disponível
Conformidade com RoHS	Suportado
OEM e ODM	Suportado

Aplicações do conector RF de montagem em PCB banhado a ouro

Equipamento de comunicação sem fio

Usado em módulos de comunicação sem fio, transceptores RF, dispositivos de infraestrutura de rede,
repetidores de sinal e gateways de comunicação onde é necessária conectividade RF confiável.

Sistemas de teste e medição de RF

Adequado para geradores de sinal, analisadores de espectro, analisadores de rede, dispositivos de calibração,
e plataformas automatizadas de testes de RF.

Eletrônica Aeroespacial e de Defesa

Aplicado em sistemas de radar, módulos de navegação, equipamentos de comunicação, vigilância
sistemas e outros componentes eletrônicos de RF de missão crítica.

Dispositivos médicos de RF

Usado em equipamentos de imagens médicas, dispositivos terapêuticos de RF, instrumentos de diagnóstico e
eletrônica médica de alta frequência.

Plataformas de automação industrial

Integrado em sistemas de monitoramento sem fio, sensores industriais, comunicação remota
equipamentos e dispositivos de automação de fábrica.

Projetos de Pesquisa e Desenvolvimento

Frequentemente usado em placas de avaliação de engenharia, kits de desenvolvimento de RF, sistemas de protótipos,
e ambientes de testes de laboratório.

Opções de personalização para montagem em PCB banhada a ouro
Conector RF

A Sino-conn fornece serviços completos de personalização para desenvolvimento de conectores RF e
projetos de fabricação.

As opções de personalização disponíveis incluem:

• Dimensões personalizadas do conector
• Design personalizado de pegada de PCB
• Estruturas habitacionais personalizadas
• Geometria de contato personalizada
• Espessura de revestimento personalizada
• Requisitos de impedância personalizados
• Configurações de aterramento personalizadas
• Materiais dielétricos personalizados
• Estruturas de retenção mecânica personalizadas
• Otimização de frequência personalizada
• Soluções personalizadas de proteção ambiental
• Serviços de marca e embalagem OEM

Do desenvolvimento do conceito à produção em massa, nossa equipe de engenharia apoia o projeto
revisão, fabricação de amostras, testes de validação e fabricação em massa para ajudar os clientes
alcançar a solução de interconexão RF mais adequada.
