Montagem de cabo de alimentação de cartão de sincronização personalizado 70093-0800 a 45559-0002

Personalizado 70093-0800 a 45559-0002
Conjunto de cabo de alimentação da placa de sincronização



70093-0800 a 45559-0002 Conjunto de cabos técnicos
Visão geral

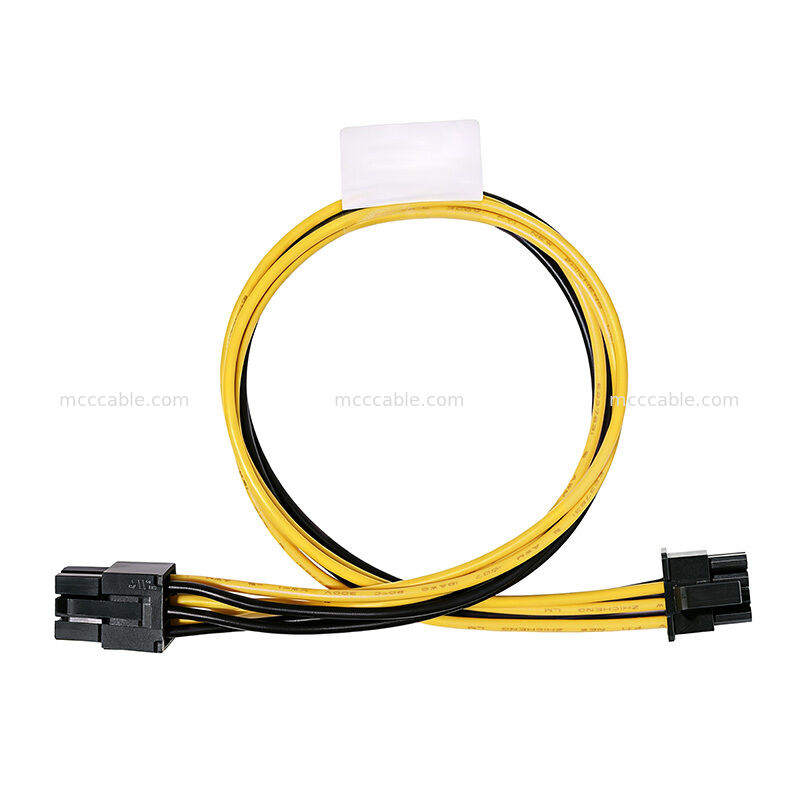

O conjunto de cabo de alimentação 70093-0800 a 45559-0002 é um fio personalizado de alto desempenho

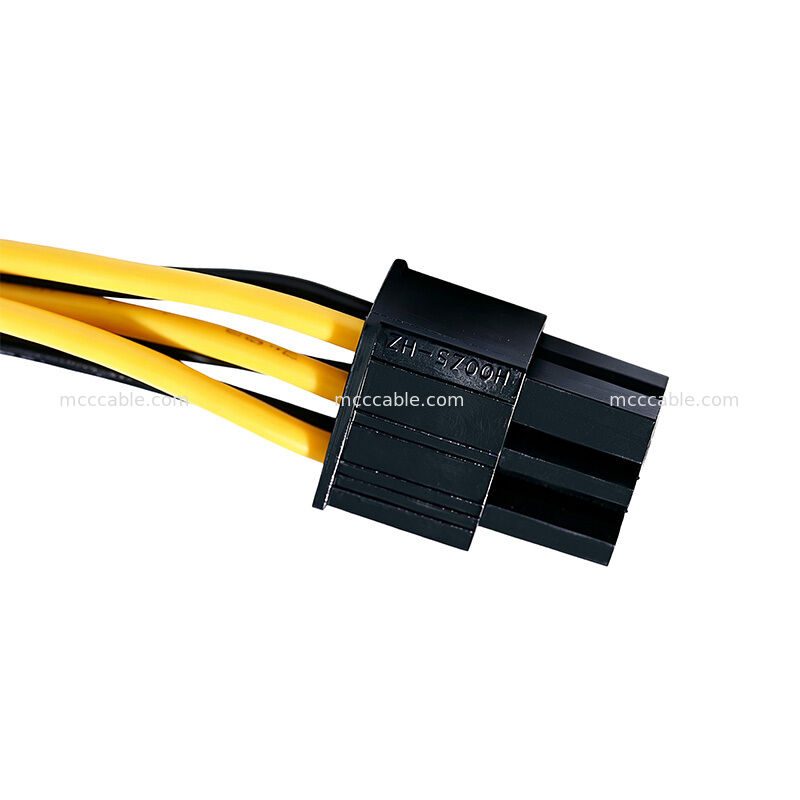

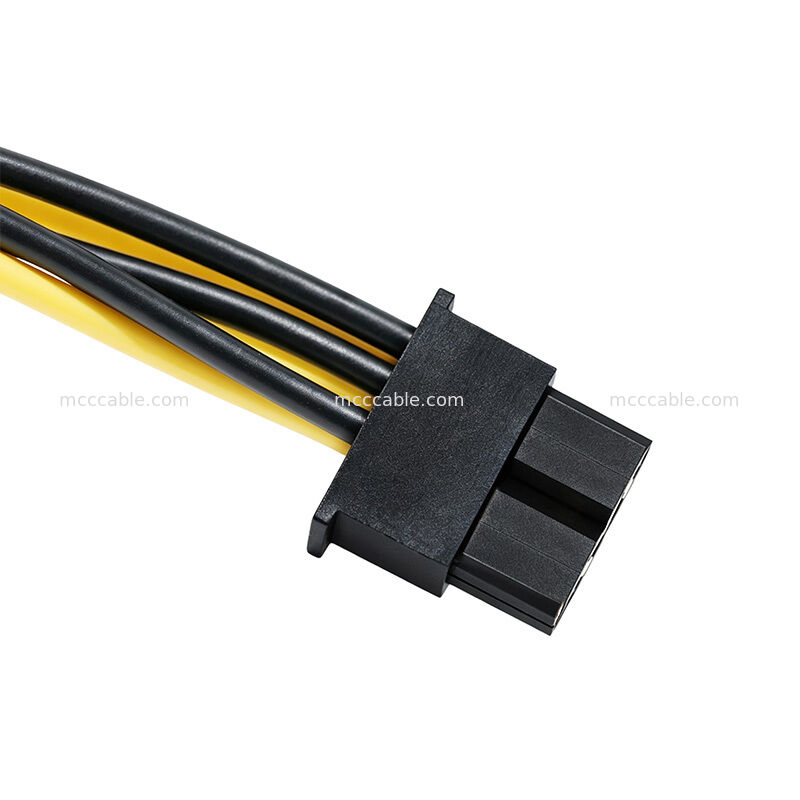

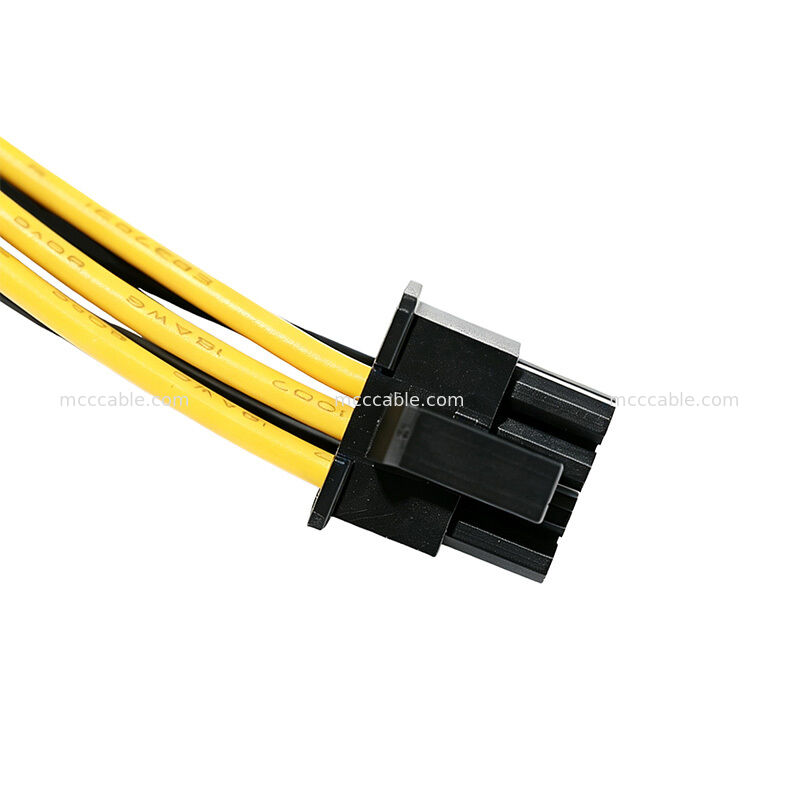

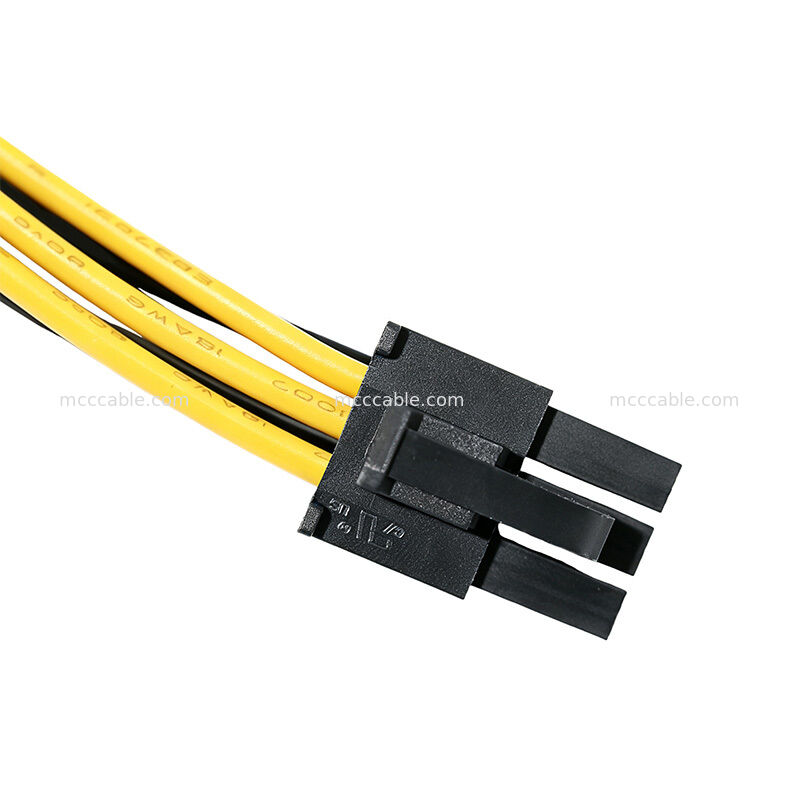

chicote projetado para Sync Card Power para sistemas X13DEG-OA. Apresentando um 8 pinos
Conector de passo de 3,00 mm em uma extremidade e um conector de passo de 4,20 mm de 6 pinos na outra, este
12 polegadas ($ 12''\pm 0,5''$) a montagem fornece fornecimento de energia confiável de + 12 V e aterramento
conexão. Fabricado estritamente em conformidade com os padrões ambientais RoHS 3,
garante alta durabilidade térmica e elétrica para aplicações industriais e de servidores exigentes.

Pinagem elétrica e mapa de fiação para 70093-0800

O conector de 8 posições 70093-0800 (CN1) converte-se no conector de 6 posições 45559-0002
(CN2) usando condutores de cobre 18AWG de alta qualidade. Abaixo está a atribuição detalhada dos pinos:

Lista de materiais e especificações para montagem 70093-0800

Este chicote de fios de alimentação personalizado é integrado a componentes padrão da indústria reconhecidos pela UL:

Interface CN1 (equivalente a 70093-0800): Conector Micro-Hi de 8 posições, passo de 3,00 mm,
Carcaça preta, classificação retardante de chama UL94V-0.

Interface CN2 (equivalente a 45559-0002): Conector de alimentação de 6 posições, passo de 4,20 mm,
Carcaça preta, classificação retardante de chama UL94V-0.

Terminais de crimpagem: Contatos de soquete estanhados de alta condutividade adequados para fiação 16–24 AWG.

Fio de conexão (300V UL1007): fio trançado 18AWG reconhecido pela UL1007 (preto para aterramento,
Amarelo para +12V).

Identificação personalizada: etiqueta personalizada aplicada no centro com detalhes da peça, número do pedido,
e informações de revisão por necessidade do cliente.

Padrões de garantia e teste de qualidade para 45559-0002
Cabos

Para garantir alta estabilidade e conectividade perfeita, todos os cabos 70093-0800 a 45559-0002
os conjuntos são submetidos a rigorosos controles de fabricação:

Compatível com RoHS 3: Livre de materiais perigosos, em conformidade com as normas europeias
directivas ambientais.

Teste de precisão de crimpagem e força de tração: Cada crimpagem de terminal é verificada para evitar
desconexão ou quedas de tensão.

Teste de Continuidade Elétrica 100%: Totalmente testado para continuidade de circuito, curtos-circuitos e
alinhamento correto da pinagem antes do envio.

Serviços de personalização OEM para cabo 70093-0800
Montagens

Fornecemos soluções completas de fabricação personalizada com base em sua aplicação específica
requisitos:

Calibre e isolamento do fio: opções disponíveis em 16AWG, 18AWG ou Teflon para alta temperatura
configurações de fios.

Comprimentos de cabo personalizados: comprimentos de fio personalizados adaptados ao layout interno do seu gabinete
além do design padrão de 12 polegadas.

Rotulagem e embalagem: rotulagem personalizada com classificação UL969, serialização e personalização
opções de embalagem ESD antiestática.

Sino-Media é um fabricante especializado em montagem de cabos. Utilizamos tecnologia de ponta
equipamentos de automação, matérias-primas premium, um sistema robusto de garantia de qualidade,
e uma equipe técnica qualificada para fornecer cabos e chicotes personalizados de alta qualidade
componentes em pequenas quantidades. Nossa engenharia, produção e controle de qualidade
as equipes garantem a excelência desses componentes exclusivos. Nossa missão é aprimorar
qualidade do produto continuamente, atender às necessidades do cliente e manter a experiência no
materiais que usamos e recomendamos. Nossa dedicação à satisfação do cliente impulsiona
o crescimento contínuo da empresa.

Q1. É uma fábrica?
R: Sim, temos mais de 16 anos de experiência em design e fabricação!
Q2. Existe alguma certificação?
R: Sim, existem IS09001, ISO14001, TS16949, ISO13485, UL CERIFIED.
Q3. Qual é a nossa especialidade?
R: Podemos projetar produtos na aplicação.
Q4. Você aceita pedidos OEM/ODM?
R: Sim, aceitamos pedidos OEM/ODM. Para pedidos oem, o pedido é de 100 unidades. Para pedidos ODM, quantidade mínima

1000 unidades. A taxa do molde será cobrada de acordo com o projeto.
Q5. Quanto tempo será necessário para concluir um pedido?
R: Para pedidos pequenos e produtos em estoque, levará menos de 3 dias para preparação e entrega

ry, e o tempo de envio depende da escolha do cliente, o mais rápido 7 dias e o mais longo 1 mês.
Para pedidos grandes, como precisamos confirmar todas as coisas, incluindo preparação de material, produção, este profissional

O procedimento levará de 5 a 21 dias úteis de acordo com a quantidade do pedido, testando de 1 a 3 dias úteis, um

e, finalmente, embalagem em 1 dia, ou seja, 7 dias mais rápidos e 25 dias mais longos sem remessa.
Q6. Como clientes de longo prazo, que outro serviço podemos obter?
1. Novo produto será oferecido com pedido, para que você possa ver se é um produto potencial no mercado

Promova-o e você terá o direito de revender o produto em seu distrito.
2. Desconto de taxa adicional, preço mais barato na compra de produtos em menor quantidade.
3. Podemos oferecer assistência em imagens promocionais e fazer imagens com o logotipo dos clientes
Q7. Quanto tempo dura a garantia do cabo e, em caso de defeito ou defeito, como proteger seus benefícios?
R: Todos os nossos cabos são vendidos com garantia de 12 a 36 meses e, para pedidos em grande quantidade, ofereceremos 0,3%

para 0,5% de backup para defeitos enviados com o pedido, então se você solicitar 1000 unidades, isso significa que você pode obter 100

3 unidades com backup. Se você apresentar defeito em mais de 5 unidades e menos de 0,1%, entre em contato com vendas e

ofereça imagens, e resolveremos seu problema na forma de substituição por novo pedido ou reembolso.
Q8. Você aceita pedido de amostra grátis?
R: Sim, o pedido de amostra é suportado, algumas amostras podem ser oferecidas gratuitamente, excluindo frete de remessa.

Como entrar em contato conosco?
envie os detalhes da sua consulta abaixo, clique em "enviar" agora! amostra grátis e melhor preço estão esperando

você, se não encontrar o produto em nosso site, também poderá nos enviar uma consulta, mesmo que não façamos

nele, encontraremos o mesmo produto com boa quantidade e bom preço.
