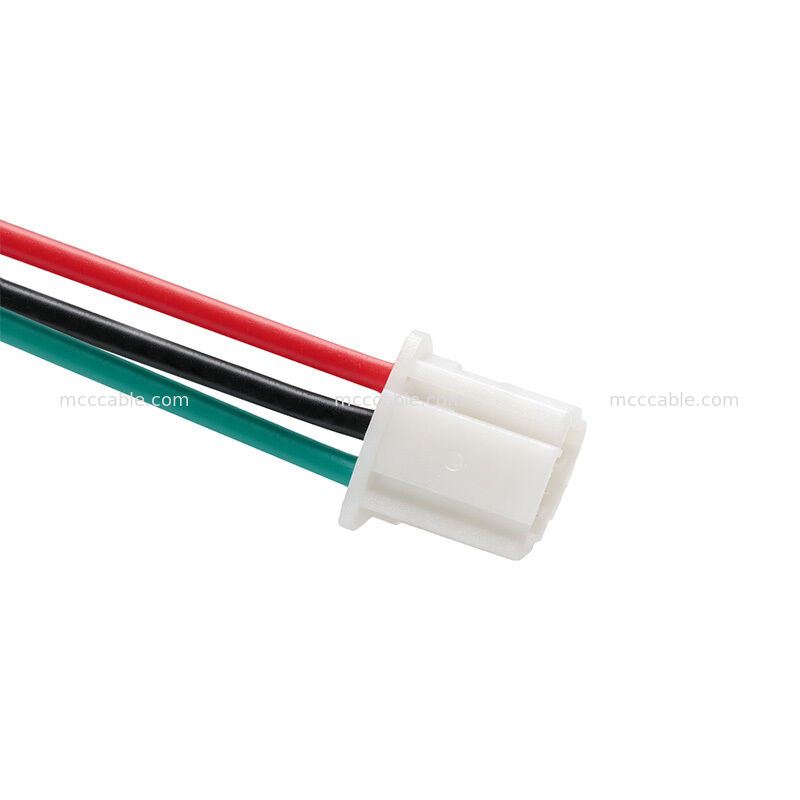

Montagem de cabo de alimentação 22AWG 5V

Este conjunto de cabo de alimentação 22AWG 5V é projetado para conexões de fonte de alimentação auxiliar

para placas eletrónicas. O conjunto de cabos utiliza um fio UL1061 22 AWG e um passo de 2,0 mm

Configuração dos conectores para uma ligação elétrica fiável ao nível da placa.

Com uma cor de fio definida e configuração pin-out, este conjunto de cabo personalizado pode ser

Fabricados de acordo com requisitos elétricos, dimensionais e de conectores específicos.

Especificações do conjunto do cabo de alimentação 22AWG 5V

Cabo de alimentação de 5 V para ligação a bordo

Este conjunto de cabos de alimentação de 5 V foi concebido para ligar uma fonte de alimentação auxiliar de 5 V a um

O cabo utiliza uma configuração de conector multi-posição para fornecer o

ligação elétrica entre a fonte de alimentação e a placa.

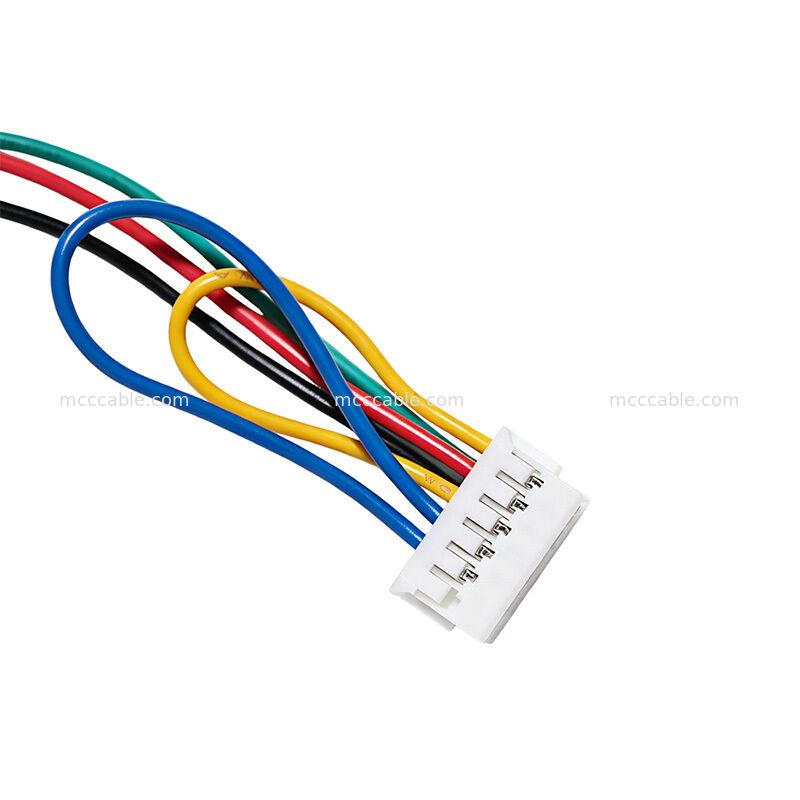

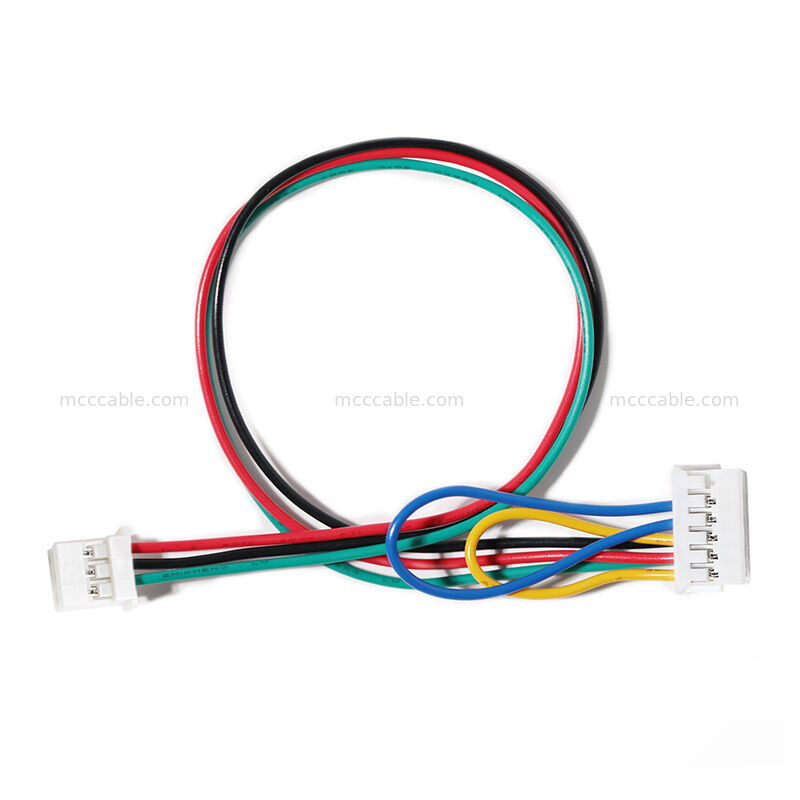

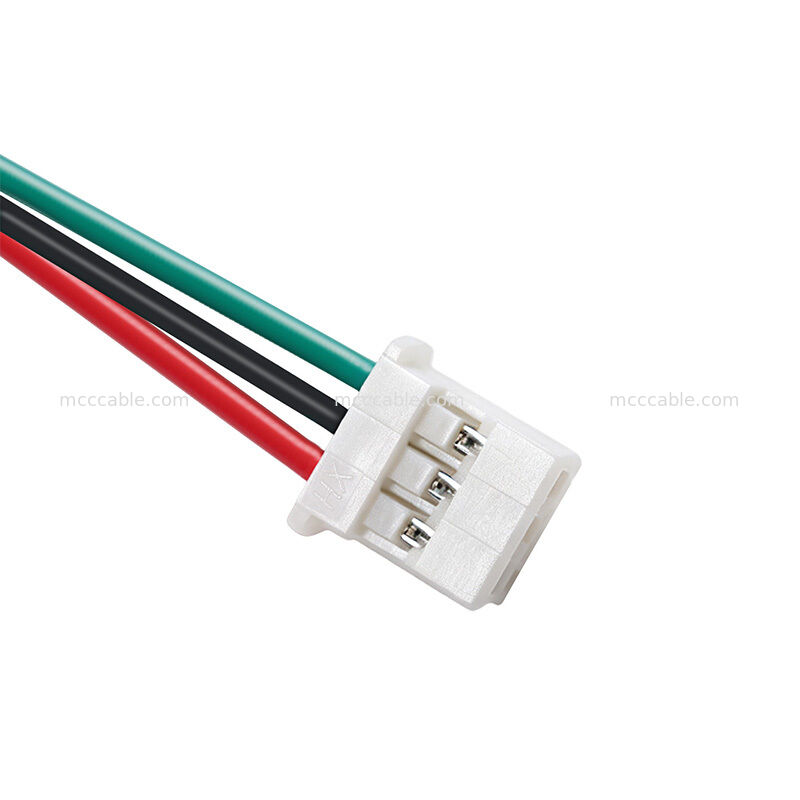

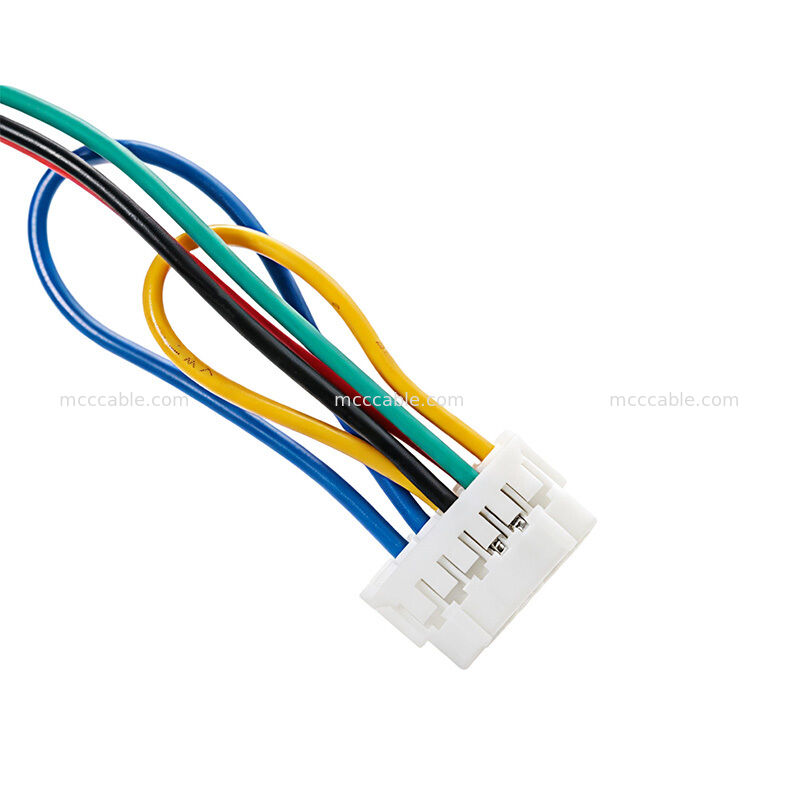

A construção especificada inclui um conector de 12 posições num lado e um conector de 3 posições

conector do outro lado, com uma configuração de passo de 2,0 mm.

Este tipo de cabo de alimentação é adequado para equipamentos e sistemas eletrónicos que necessitem

um conjunto de cabos dedicado para a ligação de energia a nível da placa.

2.0 mm Conector de passo de cabos

O conjunto de cabo de conector de pitch de 2,0 mm usa carcaças de conector e crimp de estanho revestido

terminais especificados para a estrutura do cabo.

O desenho identifica:

• 2Caixa do conector de passo de 0,0 mm
• Configuração do conector de 12 posições
• Configuração do conector de três posições
• Outros aparelhos de ar condicionado
• 22 Fios compatíveis com AWG

Os componentes de conector especificados incluem uma caixa de pitch de 2,0 mm e terminais de encolhimento

adequado para o tamanho do fio especificado.

UL1061 22AWG Construção de cabos

O cabo UL1061 22AWG utiliza cinco fios identificados individualmente em preto, vermelho, amarelo, verde,

e azul.

A estrutura de fio especificado fornece uma identificação de cor clara para o requisitado pin-to-pin

Configuração de fiação.

A especificação do cabo identifica o fio UL1061 com uma temperatura nominal de 80°C e

tensão de 300 V.

Cabos de montagem de 5V personalizados

Este conjunto de cabos de 5V personalizados segue uma configuração definida para garantir uma

ligação elétrica entre os dois conectores.

As cinco cores do fio são:

• Amarelo
• Verde
• Vermelho
• Negro
• Azul

22AWG Ensaios de qualidade do conjunto de cabos de alimentação

O conjunto de cabos de alimentação 22AWG está sujeito a requisitos de inspecção elétrica definidos.

O desenho especifica:

• Ensaios 100% abertos, curtos e intermitentes
• Resistência máxima do condutor: 3 Ω
• Resistência de isolamento mínima: 10 MΩ a 200 V DC
• Inspecção das dimensões especificadas
• Conformidade com a RoHS 3.0

Aplicações de cabos de alimentação de placa de 5 V

O cabo de alimentação da placa de 5 V destina-se a ligações de alimentação auxiliar a sistemas eletrónicos

O seu 22 AWG fio, configuração de conector definido e pin-out especificado torná-lo

adequado para aplicações que exijam uma ligação de alimentação a bordo dedicada.

Palavras-chave típicas para este cabo incluem:

• Conexão de alimentação auxiliar de 5 V
• Conexão de energia de bordo
• Conexões de equipamento eletrónico
• Conexão de alimentação interna
• Montagem de cabos sob medida
• Conexão entre a placa e a fonte de alimentação
