213814-1104 Montagem de Cabo de Alimentação de Alta Temperatura de 4 Circuitos Personalizado UL1180 16AWG

A Montagem de Cabo de Alimentação de Alta Temperatura de 4 Circuitos 213814-1104 é um cabo personalizado

montagem projetada com fio UL1180 PTFE 16AWG, um conector de montagem em painel de 4 circuitos,

terminais de crimpagem e uma conexão de terminal de anel.

O cabo utiliza isolamento de PTFE de alta temperatura com classificação de tensão de 300V e uma

faixa de temperatura nominal de -60°C a +260°C. A montagem é adequada para conexão elétrica

e aplicações de cabos de alimentação que exigem desempenho de fio de alta temperatura, conexões confiáveis

e comprimentos de cabo personalizados.

Estrutura da Montagem do Cabo de Alimentação de 4 Circuitos 213814-1104

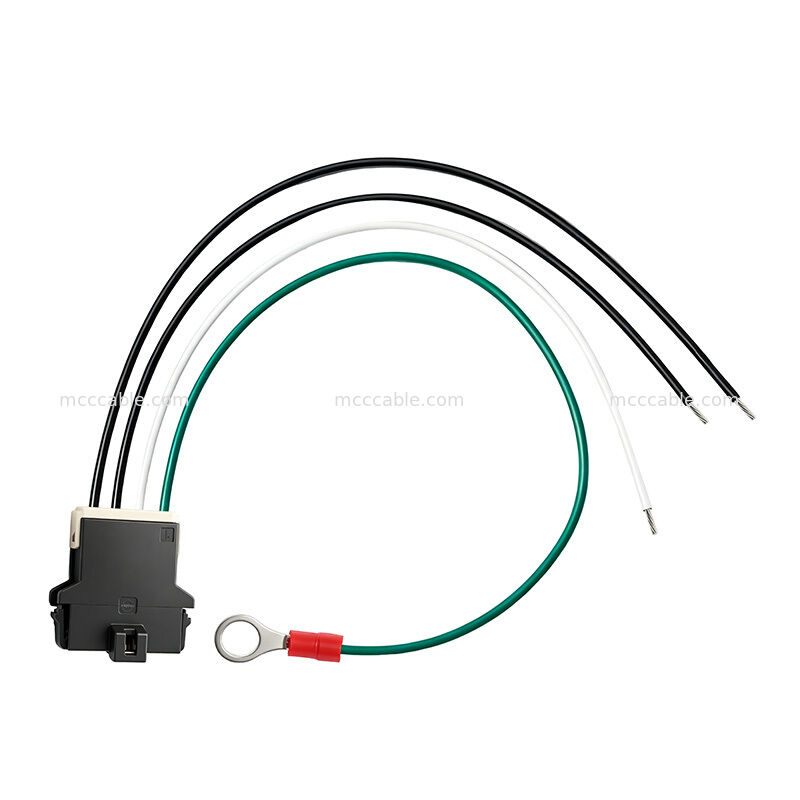

A montagem do cabo 213814-1104 consiste em quatro fios UL1180 PTFE 16AWG em preto,

verde e branco, com um conector de montagem em painel de 4 circuitos e terminal correspondente

componentes.

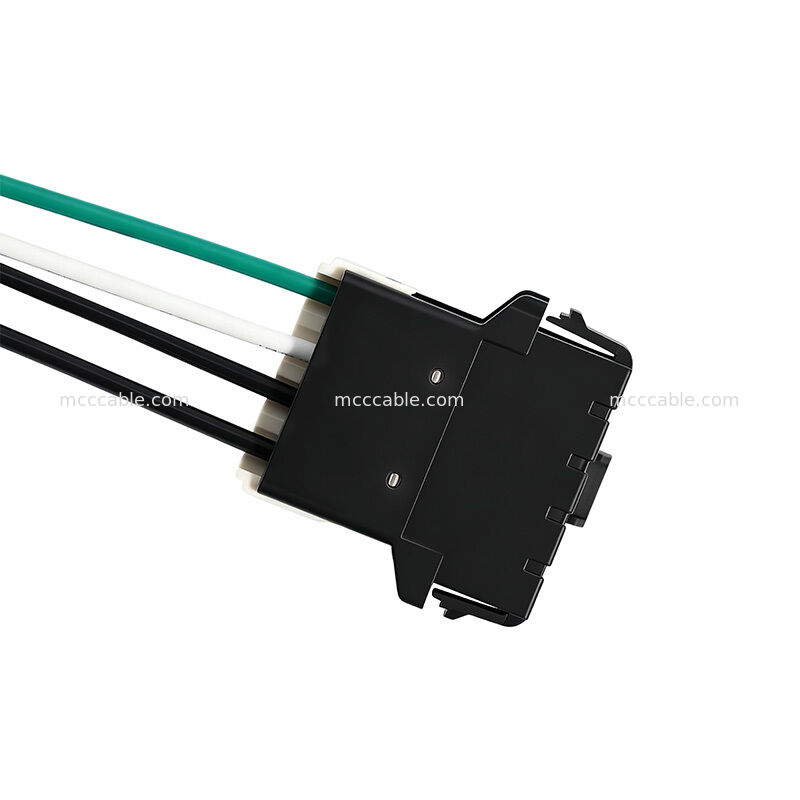

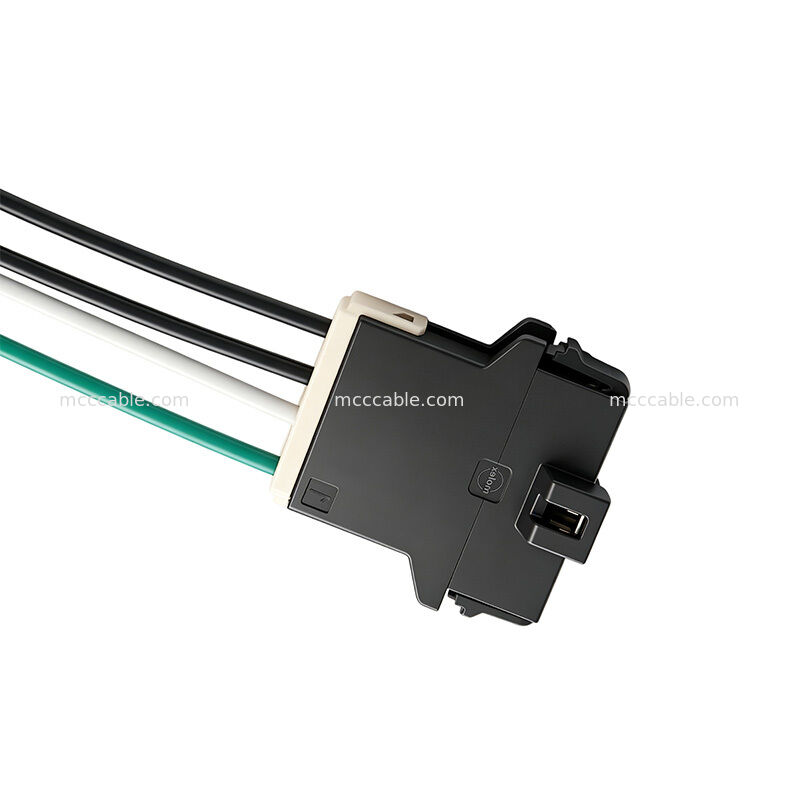

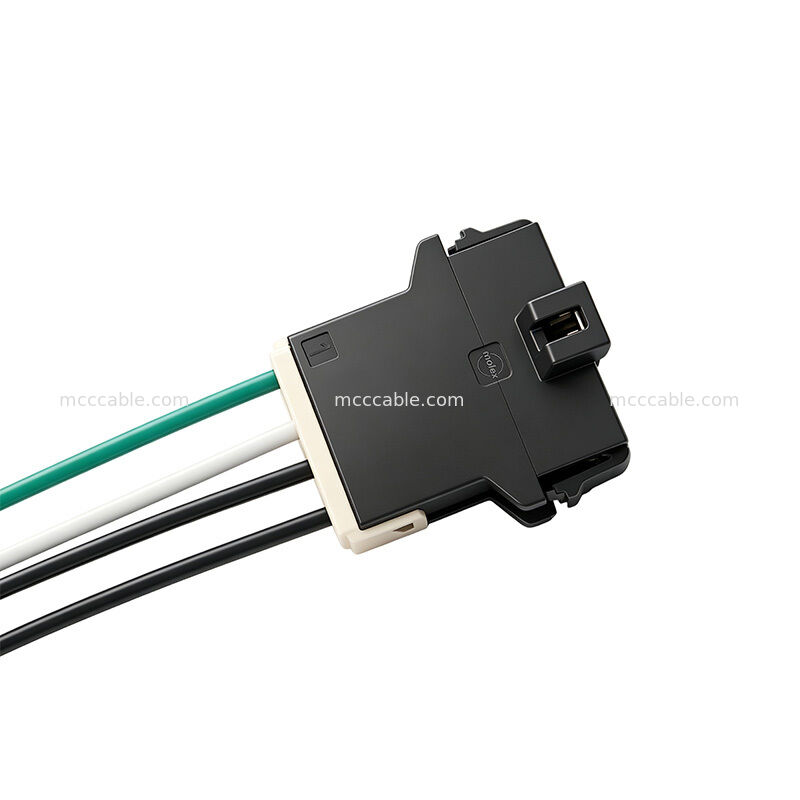

O conector usa uma configuração de 4 circuitos com passo de 5,7 mm. A montagem também incorpora

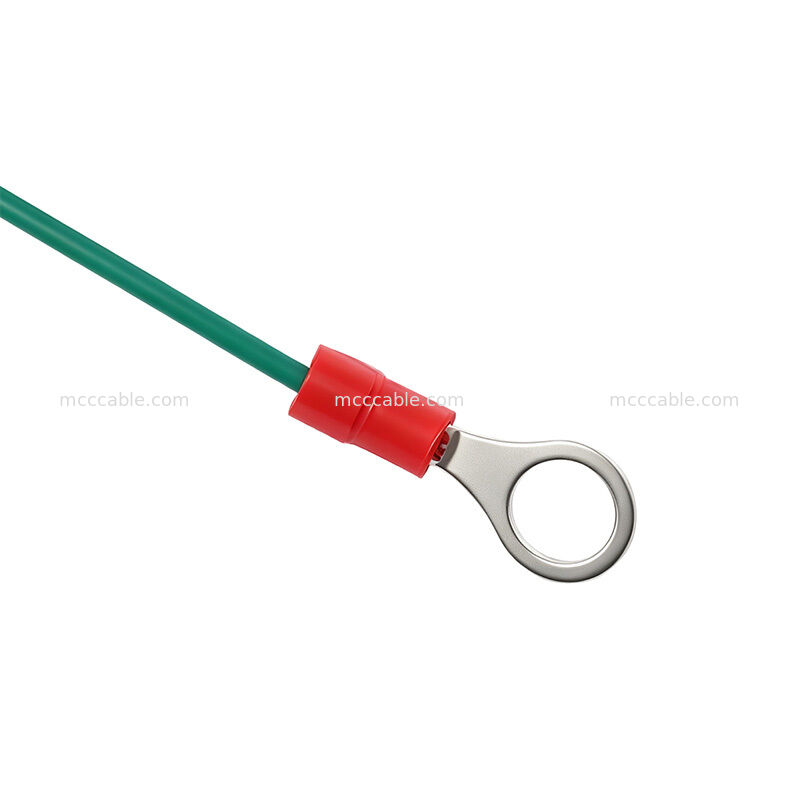

um componente TPA de 4 circuitos e um terminal de anel estanhado para a estrutura de conexão especificada.

Especificações do Cabo 213814-1104 UL1180 PTFE 16AWG

Montagem de Cabo com Conector de Passo de 5,7 mm 213814-1104

A montagem do cabo 213814-1104 utiliza uma configuração de plugue de montagem em painel de 4 circuitos com um passo de 5,7 mm.

A configuração do conector de 4 circuitos é especificada para a série 213814, enquanto o

terminal associado e os componentes TPA são projetados para o sistema de conexão correspondente.O componente TPA de 4 circuitos é especificado como 105415-0004, e o terminal é especificado para fio

14/16AWG.

Recursos do Cabo de Alta Temperatura PTFE 213814-1104

A montagem do cabo 213814-1104 combina um fio isolado com PTFE de alta temperatura com uma

estrutura de conector multicircuito para aplicações de conexão elétrica exigentes.

Os principais recursos incluem:

Fio 16AWG UL1180 PTFE

• Tensão nominal de 300V
• Faixa de temperatura nominal de -60°C a +260°C
• Condutor trançado de cobre niquelado
• Desempenho de teste de chama VW-1
• Teste de faísca de 2,0KV AC
• Configuração do conector com passo de 5,7 mm
• Montagem de cabo de 4 circuitos
• Comprimento de cabo personalizado e configuração de montagem
• Compatível com RoHS 3.0
• Testes Elétricos da Montagem de Cabo Personalizada 213814-1104

Cada montagem de cabo 213814-1104 é especificada para testes de 100% de circuito aberto, curto-circuito e intermitência.

A especificação da montagem também define uma resistência máxima do condutor de 3Ω e uma resistência de isolamento mínima

de 10MΩ a 200V DC por 10ms. Esses testes elétricos ajudam a verificar a continuidade da conexão

e o desempenho do isolamento durante a produção da montagem do cabo.

Aplicações de Cabo Personalizado de Alta Temperatura 213814-1104

A montagem de cabo personalizada 213814-1104 pode ser usada para conexão elétrica e aplicações de cabo de alimentação

onde isolamento de fio de alta temperatura, conectividade multicircuito e terminais confiáveis

são necessários.

Os requisitos típicos de aplicação podem incluir:

Fiação elétrica de alta temperatura

• Conexões de energia de equipamentos
• Fiação interna de equipamentos
• Conexões de controle e energia personalizadas
• Montagens elétricas multicircuito
• Equipamentos que requerem fiação isolada com PTFE
• A aplicação final deve ser selecionada de acordo com os requisitos elétricos, mecânicos,

de temperatura e de instalação do cliente.

Fabricação de Montagem de Cabo Personalizada 213814-1104

Como uma montagem de cabo personalizada, a configuração 213814-1104 pode ser fabricada de acordo

com o tipo de fio especificado, contagem de circuitos, configuração do conector, estrutura do terminal e comprimento do cabo.

A especificação fornecida inclui múltiplos comprimentos de corte de fio para os circuitos individuais,

permitindo que a montagem do cabo seja configurada para a geometria de instalação necessária.

Nosso serviço de montagem de cabo personalizada pode suportar desenvolvimento de protótipos, comprimentos de cabo personalizados,

terminação de conector e produção de acordo com as especificações do cliente.

A Sino-Media é um fabricante especializado em montagens de cabos. Utilizamos equipamentos de automação de ponta,

matérias-primas premium, um sistema robusto de garantia de qualidade e uma equipe técnica qualificada para fornecer
componentes de cabos e chicotes personalizados de alta qualidade em pequenas quantidades. Nossas equipes de engenharia,
produção e controle de qualidade garantem a excelência desses componentes exclusivos. Nossa missão é aprimorar
continuamente a qualidade do produto, atender às necessidades dos clientes e manter a expertise nos
materiais que usamos e recomendamos. Nossa dedicação à satisfação do cliente impulsiona o crescimento contínuo da empresa.
