Montagem de cabo de câmara industrial com conectores JAE e Molex 1000 mm

Conjunto de Cabos para Câmera Industrial com JAE & Molex
Conectores 1000mm



Conjunto de Cabos para Câmera Industrial:

Este conjunto de cabos para câmera industrial foi projetado para transmissão confiável de sinal e energia

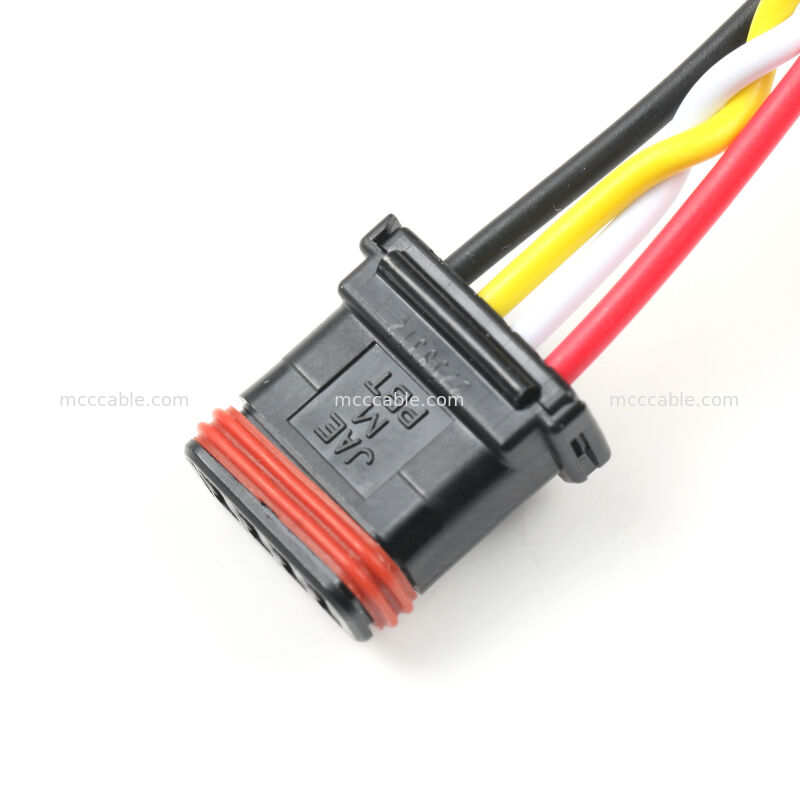

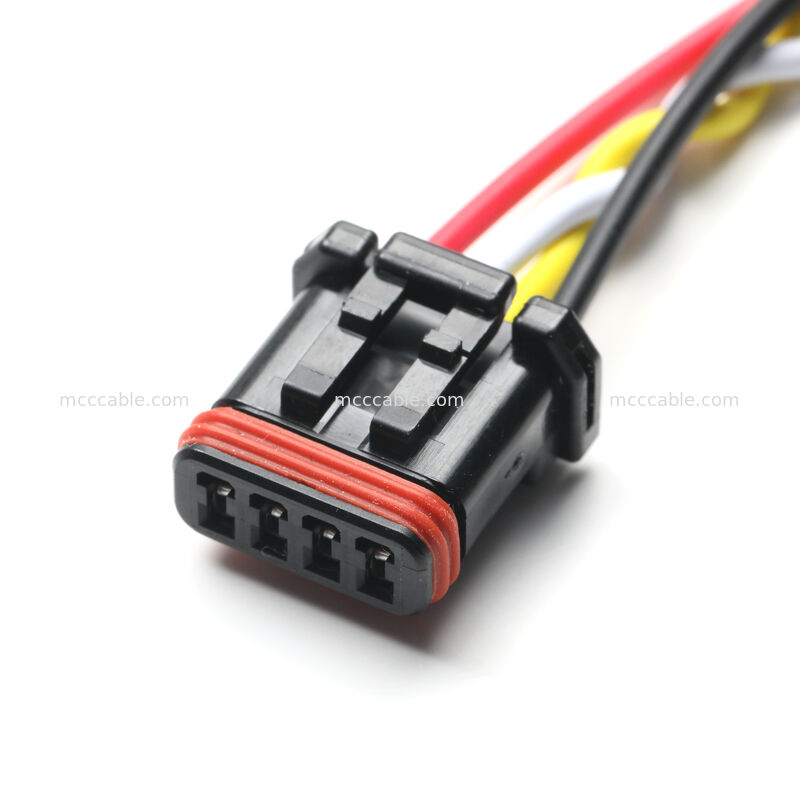

entre uma placa de câmera e uma placa receptora, apresentando um conector da série JAE MX19004

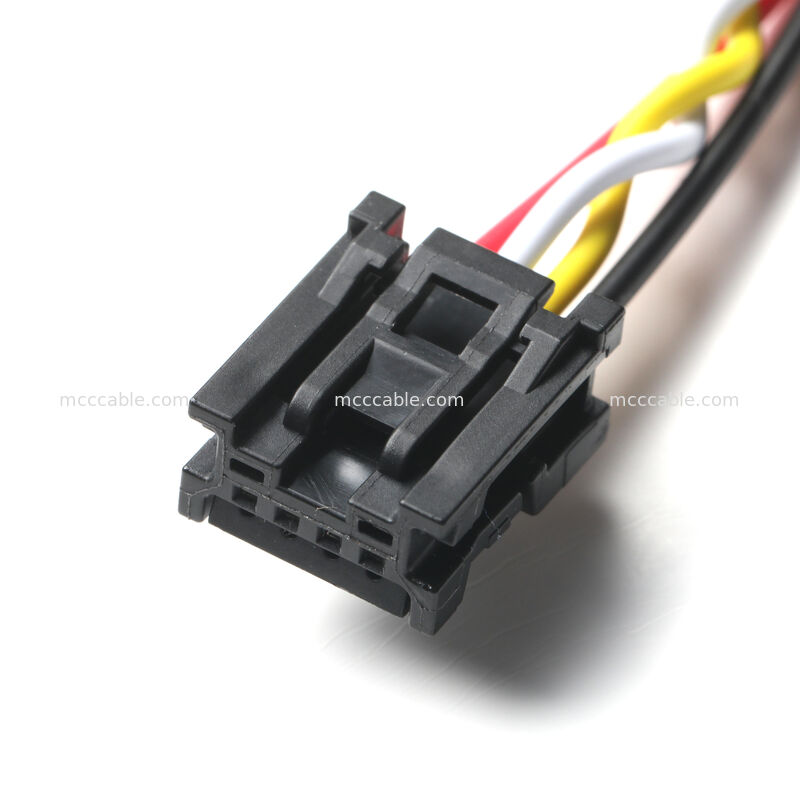

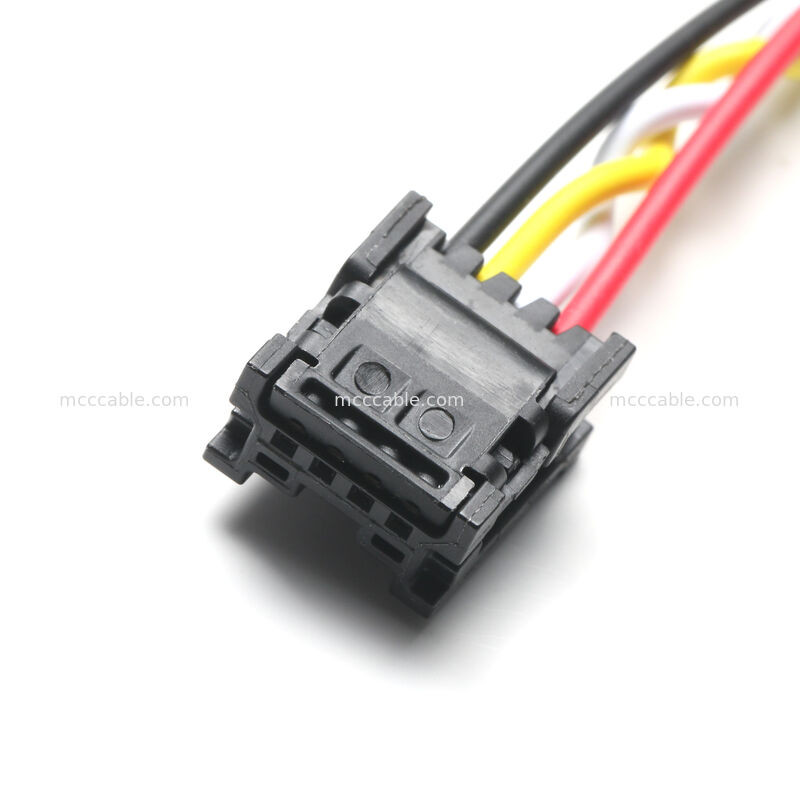

no lado da câmera e um conector Molex 347910040 no lado do receptor.

O cabo integra pares de sinais diferenciais torcidos para transmissão de dados e linhas separadas de energia
e terra para garantir desempenho estável e reduzir a interferência eletromagnética.
Com um comprimento padrão de 1000 ±100 mm, este conjunto é adequado para sistemas de visão industrial,
equipamentos de imagem embarcados e aplicações de automação.

Todos os conjuntos são fabricados sob rigoroso controle de qualidade e são 100% testados eletricamente
antes da entrega.

Principais Características DO Conjunto de Cabos para Câmera Industrial:

Projetado para conexão de placa de câmera industrial e receptor

Carcaça JAE MX19004 + crimpagem MX19S10K451

Carcaça Molex 347910040 + terminal 5600230750

Estrutura de sinal de par trançado (4 torções por polegada)

Transmissão de sinal estável com baixo ruído

Energia + dados diferenciais em um cabo

Design de conector compacto de 4 pinos

Comprimento padrão de 1000 mm (personalizável)

Suporte para personalização OEM / ODM

Materiais compatíveis com RoHS

Aplicações Típicas DO Conjunto de Cabos para Câmera Industrial:

Sistemas de visão industrial

Câmeras de visão de máquina

Módulos de imagem embarcados

Equipamentos de inspeção de automação

Sistemas de robótica e controle

Especificações Técnicas DO Conjunto de Cabos para Câmera Industrial:

Capacidade de Personalização DO Conjunto de Cabos para Câmera Industrial:

Apoiamos a personalização completa, incluindo:

Ajuste do comprimento do cabo

Conectores alternativos JAE / Molex / equivalentes

Modificação da atribuição de pinos

Seleção do calibre do fio e material da capa

Otimização do design com base na aplicação

A confirmação do desenho de engenharia está disponível antes da produção em massa.

Controle de Qualidade DO Conjunto de Cabos para Câmera Industrial:

Teste de continuidade e curto-circuito a 100%

Inspeção visual da crimpagem e da carcaça

Verificação da consistência do par trançado

Controle de rastreabilidade do lote

A Sino-Media é um fabricante especializado em conjuntos de cabos. Utilizamos equipamentos de automação de ponta,
matérias-primas premium, um sistema robusto de garantia de qualidade
e uma equipe técnica qualificada para fornecer componentes de cabos e chicotes personalizados e de alta qualidade
em pequenas quantidades. Nossas equipes de engenharia, produção e controle de qualidade
garantem a excelência desses componentes exclusivos. Nossa missão é aprimorar
a qualidade do produto continuamente, atender às necessidades dos clientes e manter a experiência em
materiais que usamos e recomendamos. Nossa dedicação à satisfação do cliente impulsiona
o crescimento contínuo da empresa.

P1. Você é um fabricante ou uma empresa comercial?
R: Somos um fabricante profissional com mais de 16 anos de experiência em design e fabricação de cabos.
P2. Quais certificações você possui?
R: Nossa fábrica é certificada com ISO9001, ISO14001, TS16949, ISO13485 e UL, garantindo
qualidade estável e conformidade com os padrões internacionais.
P3. Quais são seus principais pontos fortes?
R: Somos especializados em design baseado em aplicações, fornecendo soluções personalizadas de cabos e fiação
adaptadas aos requisitos específicos do cliente.
P4. Você oferece suporte a serviços OEM e ODM?

R: Sim, os serviços OEM e ODM estão disponíveis.
Pedidos OEM: A quantidade mínima de pedido (MOQ) é de 100 peças

Pedidos ODM: MOQ é de 1000 peças

Taxas de molde serão cobradas com base nos requisitos reais de design e desenvolvimento.
P5. Qual é o seu prazo de produção?

R: Pedidos pequenos ou itens em estoque: Preparação e envio em 3 dias. O tempo de envio
depende do método selecionado, variando de 7 dias a 1 mês.
Pedidos grandes: O prazo de produção é de 5 a 21 dias úteis, dependendo da quantidade, seguido

por 1 a 3 dias para testes e 1 dia para embalagem. O prazo total de entrega é normalmente de 7 a 25 dias,
excluindo o envio.
P6. Quais benefícios adicionais os parceiros de longo prazo recebem?

R: Os clientes de longo prazo desfrutam de:
Acesso a lançamentos de novos produtos, permitindo testes de mercado antecipados e revenda regional

oportunidades
Descontos adicionais e preços mais competitivos, mesmo para quantidades menores de pedidos

Suporte de marketing, incluindo imagens promocionais e personalização de logotipo

P7. Qual é a política de garantia e como os problemas de qualidade são tratados?

R: Todos os nossos produtos de cabo vêm com uma garantia de 12 a 36 meses.
Para pedidos de grande volume, fornecemos 0,3% a 0,5% de unidades extras como backup. Por exemplo,
um pedido de 1000 peças pode incluir até 1003 peças.
Se você receber mais de 5 unidades defeituosas e a taxa de defeito for inferior a 0,1%, entre em contato
com nossa equipe de vendas com fotos. Resolveremos o problema por meio de substituição ou
reembolso.
P8. Você oferece amostras grátis?

R: Sim, pedidos de amostra são suportados. Algumas amostras podem ser fornecidas gratuitamente,
excluindo os custos de envio.
Como Entrar em Contato Conosco

Envie sua consulta agora e clique em “Enviar” para obter:

Amostras grátis

Preços competitivos

Suporte técnico profissional

Se você não conseguir encontrar o produto exato em nosso site, sinta-se à vontade para entrar em contato conosco. Mesmo que ele

não esteja listado atualmente, podemos ajudar a encontrar ou personalizar a solução certa com qualidade e preços confiáveis.
