Lugar de origem:
China
Marca:
Customization
Certificação:
UL ，ISO13485 , ISO9001.2005 , ISO14001
Número do modelo:

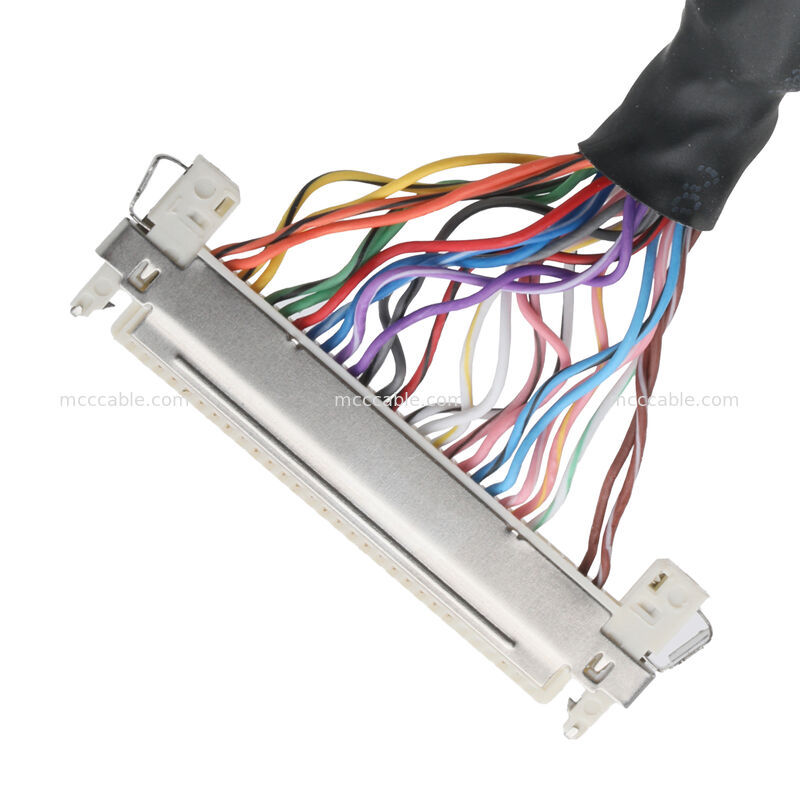

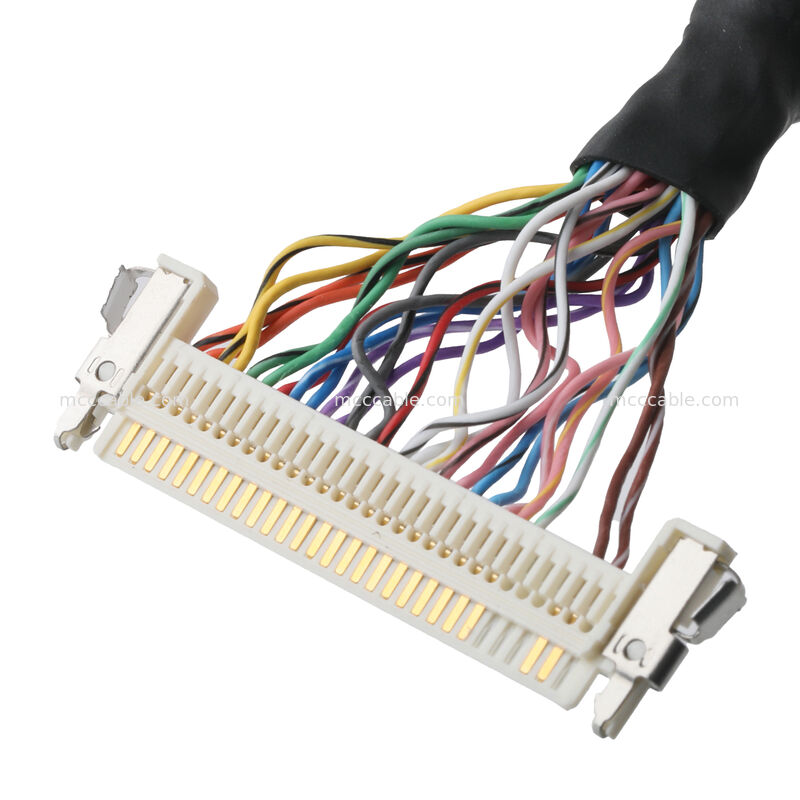

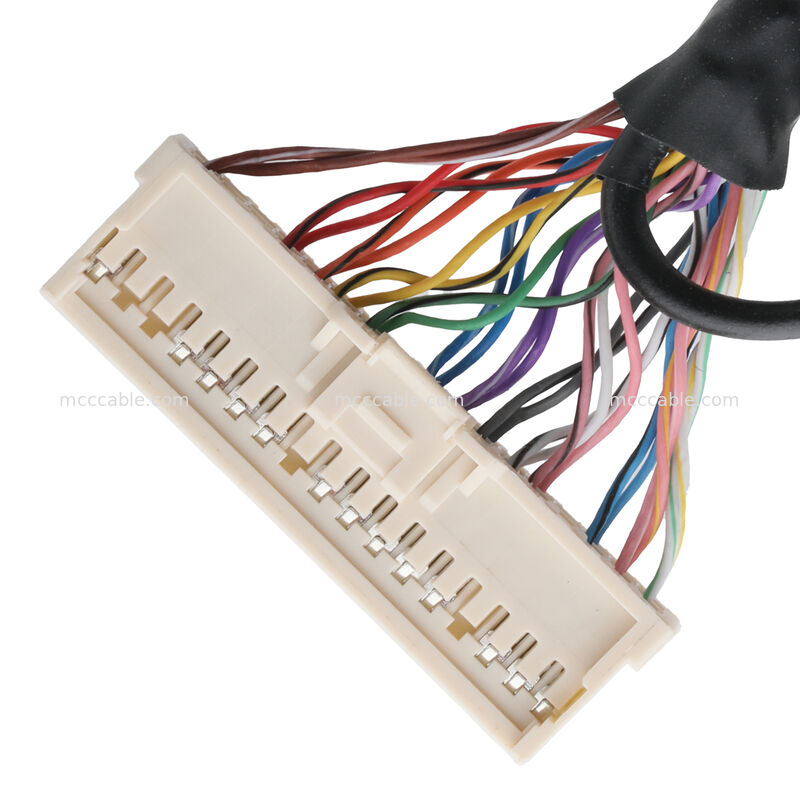

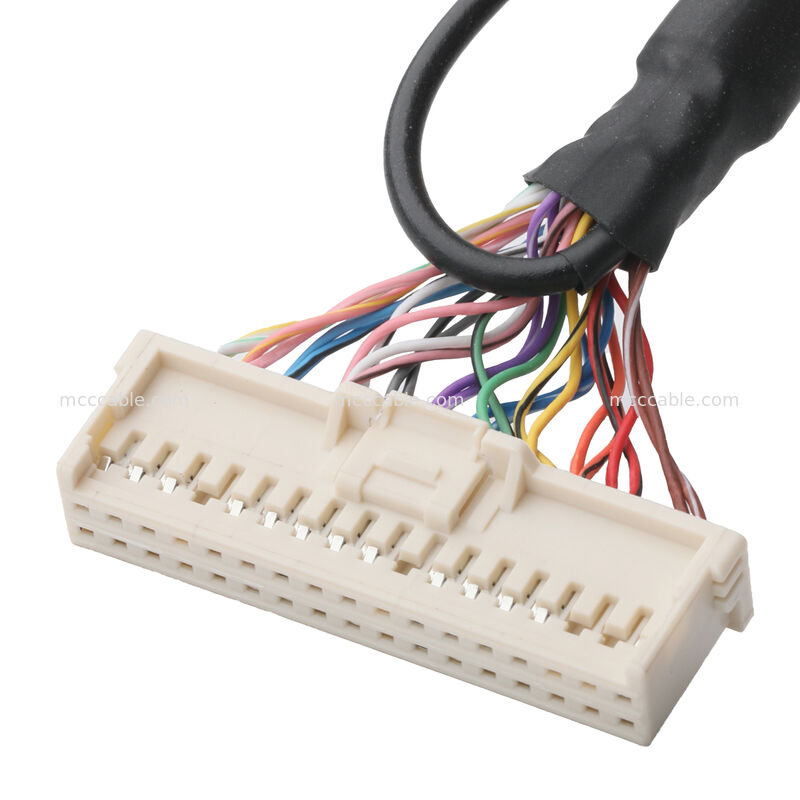

501646-3400 para conjunto de cabo LVDS de 34 pinos FI-X30HL
501646-3400 para FI-X30HL Montagem de Cabo LVDS de 34 pinos
UL20276 10 Pares
Visão Geral da Montagem de Cabo LVDS:
Esta montagem de cabo de display é projetada para transmissão de sinais de alta densidade entre
módulos de display internos e placas de controle eletrônico. O cabo conecta um conector de 34 pinos
(501646-3400) a um conector de 30 pinos (FI-X30HL), permitindo transmissão de sinal multicanal confiável
em sistemas de display.
O chicote utiliza cabo multicore UL20276 com 10 pares de sinais torcidos, proporcionando
integridade de sinal estável e interferência eletromagnética reduzida para transmissão de dados de alta densidade.
Um fio dreno dedicado com aterramento de terminal anel é integrado à montagem do cabo
para melhorar o desempenho de blindagem e a confiabilidade do aterramento do sistema.
A montagem do cabo é comumente usada em módulos de display, equipamentos industriais,
sistemas embarcados e eletrônicos de controle onde a transmissão de sinal estável entre
placas e unidades de display é necessária.
Serviços de fabricação de montagem de cabos OEM e ODM são suportados de acordo com
desenhos do cliente ou requisitos técnicos.
Construção da Montagem de Cabo LVDS:
Conector A
501646-3400 34 Pinos
FI-X30HL 30 Pinos
Cabo de sinal multicore UL20276
Fio dreno com terminal anel
Tubo termo retrátil na saída do cabo
Dados Elétricos da Montagem de Cabo LVDS:
Item
| Especificação | Tipo de Cabo |
|---|---|
| Montagem de Cabo de Display | Conector A |
| 501646-3400 34 Pinos | Conector B |
| FI-X30HL 30 Pinos | Padrão do Cabo |
| UL20276 | Pares de Sinal |
| 10 Pares Torcidos | Bitola do Fio de Sinal |
| 28 AWG | Fio de Aterramento |
| UL1007 20 AWG | Comprimento do Cabo |
| 1143 mm | Blindagem |
| Aterramento do Fio Dreno | Tipo de Montagem |
| Cabo de Sinal de Alta Densidade | Aplicações da Montagem de Cabo LVDS: |
Esta montagem de cabo de display é adequada para transmissão de sinal entre módulos eletrônicos
em vários sistemas, incluindo:
Equipamentos de display industrial
Personalização da Montagem de Cabo LVDS:
Esta montagem de cabo de display pode ser personalizada de acordo com os requisitos do projeto, incluindo:
Comprimento do cabo
Configuração da bitola do fio
automação de ponta, matérias-primas premium, um sistema robusto de garantia de qualidade
e uma equipe técnica qualificada para fornecer componentes de cabos e chicotes de alta
qualidade e personalizados em pequenas quantidades. Nossas equipes de engenharia, produção e controle
de qualidade garantem a excelência desses componentes únicos. Nossa missão é aprimorar
continuamente a qualidade do produto, atender às necessidades dos clientes e manter a expertise
nos materiais que usamos e recomendamos. Nossa dedicação à satisfação do cliente impulsiona
o crescimento contínuo da empresa.
P1. É uma fábrica?
R: Sim, temos mais de 16 anos de experiência em design e fabricação!
P2. Existe alguma certificação?
R: Sim, existem IS09001, ISO14001, TS16949, ISO13485, CERTIFICADO UL.
P3. Qual é a nossa especialidade?
R: Podemos projetar produtos de acordo com a aplicação.
P4. Vocês aceitam pedidos OEM/ODM?
R: Sim, aceitamos pedidos OEM/ODM. Para pedidos OEM, o MOQ é de 100 unidades. Para pedidos ODM, o MOQ
é de 1000 unidades. A taxa do molde será cobrada de acordo com o design.
P5. Quanto tempo levará para concluir um pedido?
R: Para pedidos pequenos e produtos em estoque, levará menos de 3 dias para preparação e entrega,
e o tempo de envio depende da escolha dos clientes, o mais rápido 7 dias e o mais longo 1 mês.
Para pedidos grandes, como precisamos confirmar tudo, incluindo preparação de material, produção, este
procedimento levará de 5 a 21 dias úteis de acordo com a quantidade do pedido, testes de 1 a 3 dias úteis, e
finalmente, embalagem de 1 dia, então o mais rápido 7 dias e o mais longo 25 dias sem envio.
P6. Como clientes de longo prazo, que outro serviço podemos obter?
1. Novos produtos serão oferecidos com o pedido, para que você possa ver se é um produto potencial no mercado
e promovê-lo, e você terá o direito de revender o produto em sua região.
2. Desconto de taxa adicional, preço mais barato na compra de produtos em menor quantidade.
3. Podemos oferecer assistência com imagens promocionais e criar imagens com o logotipo dos clientes.
P7. Quanto tempo é a garantia do cabo e, se defeituoso ou com falha, como proteger seus benefícios?
R: Todos os nossos cabos são vendidos com garantia de 12 a 36 meses, e para pedidos de grande quantidade,
ofereceremos 0,3% a 0,5% de backup para defeitos enviados com o pedido, então se você pedir 1000 unidades,
isso significa que você pode obter 1003 unidades com backup. Se você receber mais de 5 unidades com defeito,
e menos de 0,1%, entre em contato com as vendas e ofereça imagens, e resolveremos seu problema
substituindo por um novo pedido ou reembolso.
P8. Vocês aceitam pedidos de amostra grátis?
R: Sim, o pedido de amostra é suportado, algumas amostras podem ser oferecidas gratuitamente, excluindo
o frete de envio.
