Fixação de cabos LVDS

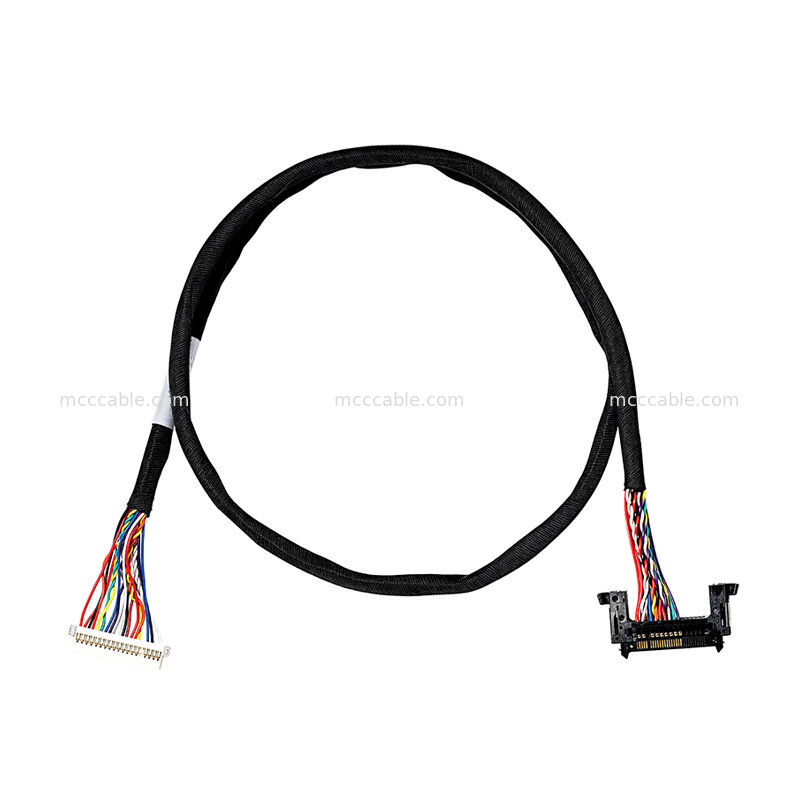

O conjunto de cabos LVDS FI-RE31HL DF19-20P é um conjunto de cabos personalizados concebidos com
um conector FI-RE31HL de 31 posições numa extremidade e um conector DF19-20P na outra extremidade.
O conjunto utiliza 28 AWG fio e é especificado em aproximadamente 24 polegadas (610 mm) em
comprimento total do cabo.

O conjunto de cabos é adequado para equipamentos eletrónicos compactos que exijam um LVDS definido

O desenho especifica a interligação aberta, curta e intermitente

para ensaio, resistência do condutor de até 3 ohms e resistência do isolamento de pelo menos 10 MΩ

a 200 V DC.

Especificações do conjunto de cabos FI-RE31HL DF19-20P

Fixação do conjunto de cabos LVDS

O conjunto de cabos LVDS FI-RE31HL DF19-20P utiliza uma configuração de conector compacto para

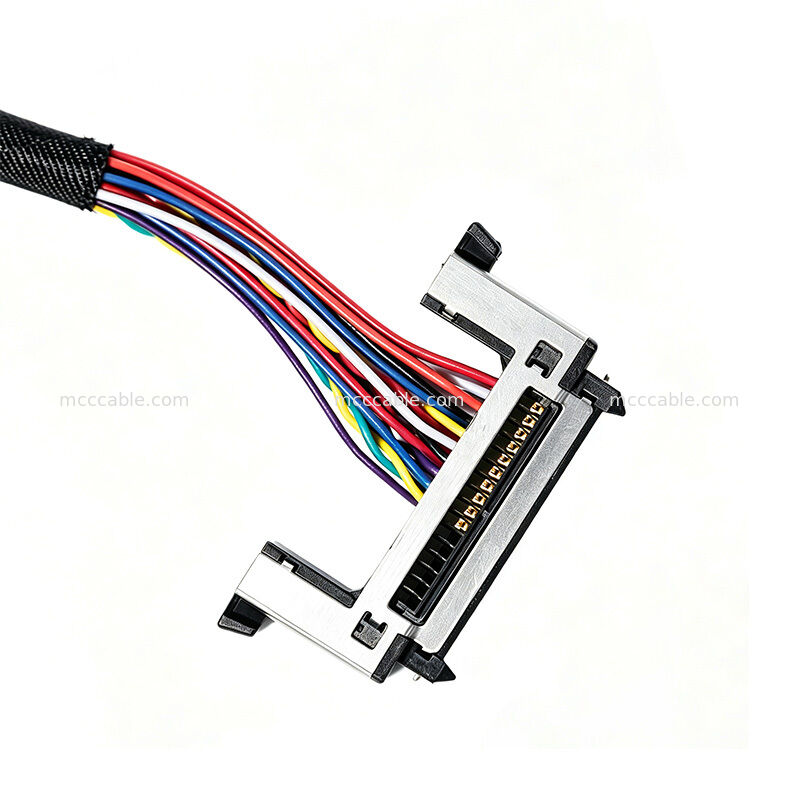

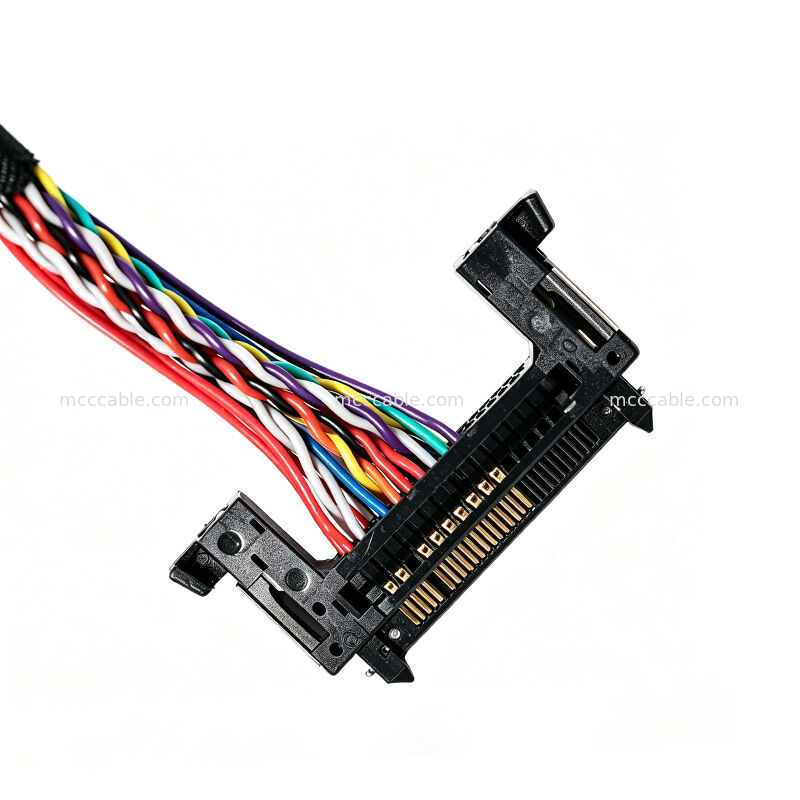

O conector FI-RE31HL especificado no desenho

uma ligação de 31 posições com um trecho de 0,5 mm.

FI-RE31HL como um conector de 31 posições e 0,50 mm de passo utilizado em aplicações LVDS.

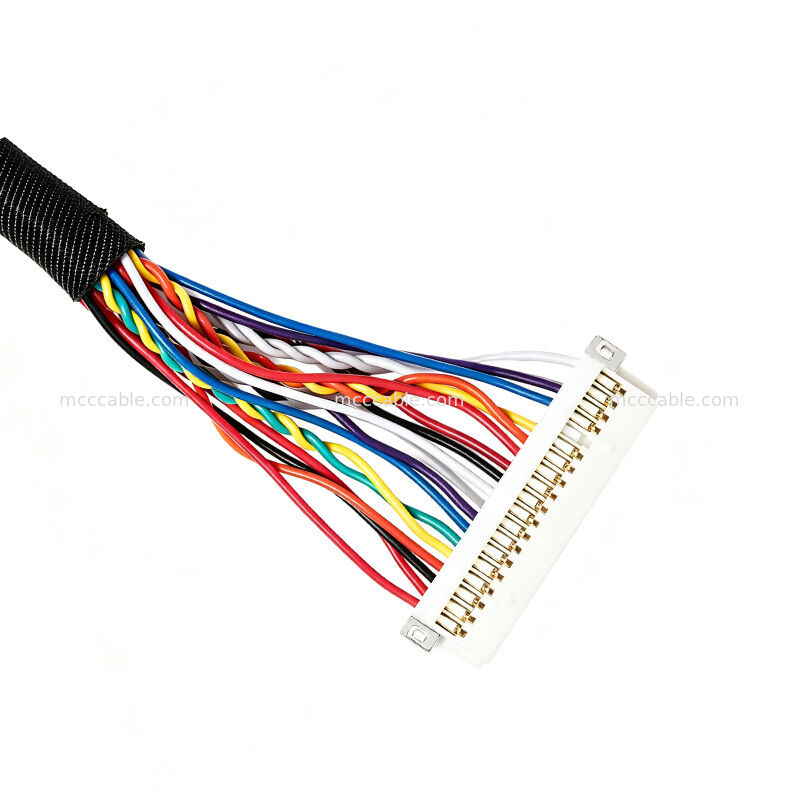

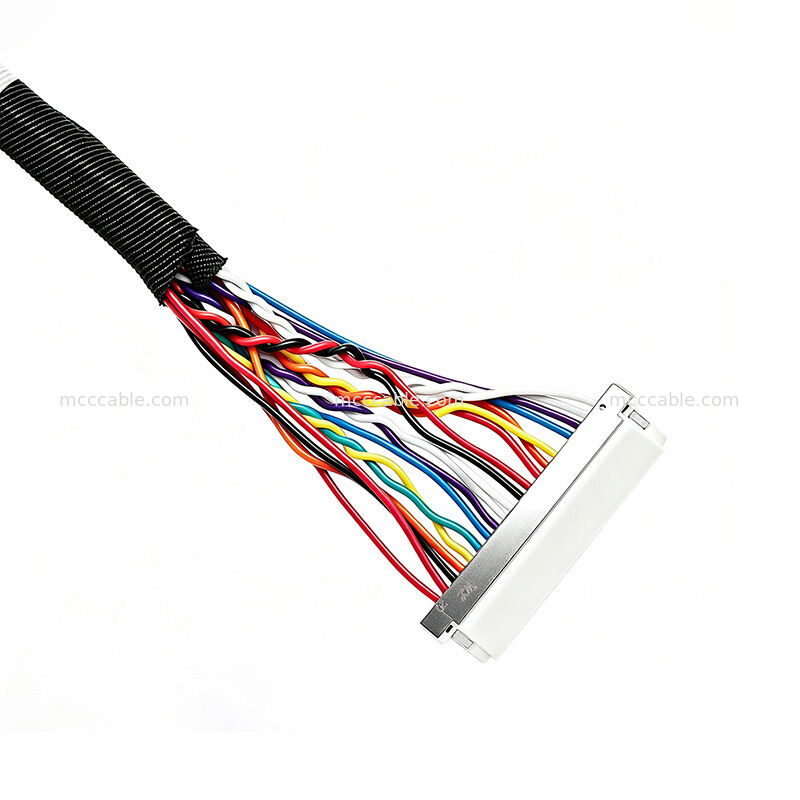

O lado oposto usa uma configuração de conector DF19-20P.

Família de conectores de baixo perfil.

O conjunto de cabos inclui um revestimento protetor preto e uma fita de tecido condutor no

O desenho também especifica um diagrama de fio com múltiplos sinal e terra

ligações.

FI-RE31HL DF19-20P Montagem de cabos LVDS Elétricos

Desempenho

O conjunto de cabos LVDS FI-RE31HL DF19-20P é especificado com requisitos de inspeção elétrica.

destinados a verificar a integridade do conjunto.

Cada conjunto acabado deve ser submetido a 100% de ensaios abertos, curtos e intermitentes.

A resistência máxima do condutor especificada é de 3 Ω, enquanto a resistência de isolamento é especificada no mínimo

de 10 MΩ em condições de ensaio de corrente contínua de 200 V.

A especificação do cabo identifica também condutores de cobre enlatados e isolamento de PVC semi-rígido.

A especificação do fio dá um tamanho nominal do condutor de 7/0,127 mm e um condutor de referência OD de 0,38 mm.

FI-RE31HL DF19-20P Aplicações de montagem de cabos LVDS

O conjunto de cabos LVDS FI-RE31HL DF19-20P pode ser posicionado para aplicações que exijam um

Interligação LVDS e configurações de montagem de cabos personalizadas.

Palavras-chave de aplicação potenciais para a página do produto incluem:

• Equipamento de cabos LVDS
• Cabo de exibição LVDS
• cabo de sinal de alta velocidade
• Montagem de cabos sob medida
• Cabo LVDS de posição 31
• 0cabo de ligação de altura de 0,5 mm
• cabo de ligação de baixo perfil
• Montagem de cabos de equipamento eletrónico
• cabo de interface de exibição
• Montagem de arneses de arame

FI-RE31HL DF19-20P Montagem personalizada de cabos LVDS

O conjunto de cabos LVDS FI-RE31HL DF19-20P pode ser fabricado de acordo com o comprimento definido do cabo,

Configuração dos conectores, disposição dos fios e requisitos de montagem.

Para projetos de montagem de cabos sob medida, os parâmetros importantes podem incluir comprimento do cabo, tipo de conector,

dimensão do fio, cor do fio, atribuição do alfinete, configuração do terminal e envoltório de cabo de protecção.
