Montagem de Cabo TWN4 USB 2.0 Personalizado 1m 28AWG Blindado Fiação de Alta Velocidade

Montura de cabo USB 2.0 TWN4

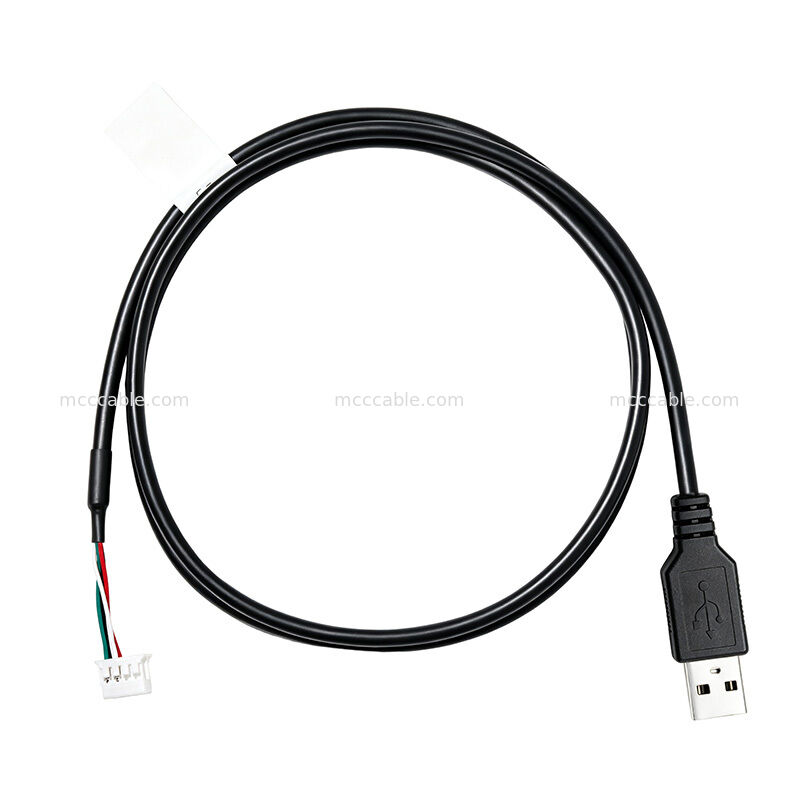

O TWN4 USB 2.0 Cable Assembly é um conjunto de cabos personalizados de 1 metro com um USB

Tipo A masculinoum conector numa extremidade e um conector de 8 posições na outra extremidade.

O cabo utiliza uma construção torcida e blindada com fio UL2725 e é concebido para

De acordo comOs requisitos especificados para a ligação USB 2.0 e para o pin-out.

Especificações do conjunto de cabos USB 2.0 TWN4

TWN4 1m Cable USB Assembly

O conjunto de cabos TWN4 tem um comprimento global especificado de 1000 ± 10 mm.

também mostra uma dimensão de 100 ± 10 mm para a secção de cabo especificada e uma dimensão de 30 ± 5 mm

na extremidade do conector.

O cabo utiliza uma construção torcida e inclui arame de blindagem e drenagem de acordo com o

estrutura de cabo especificada.

Conector de cabo USB 2.0 TWN4

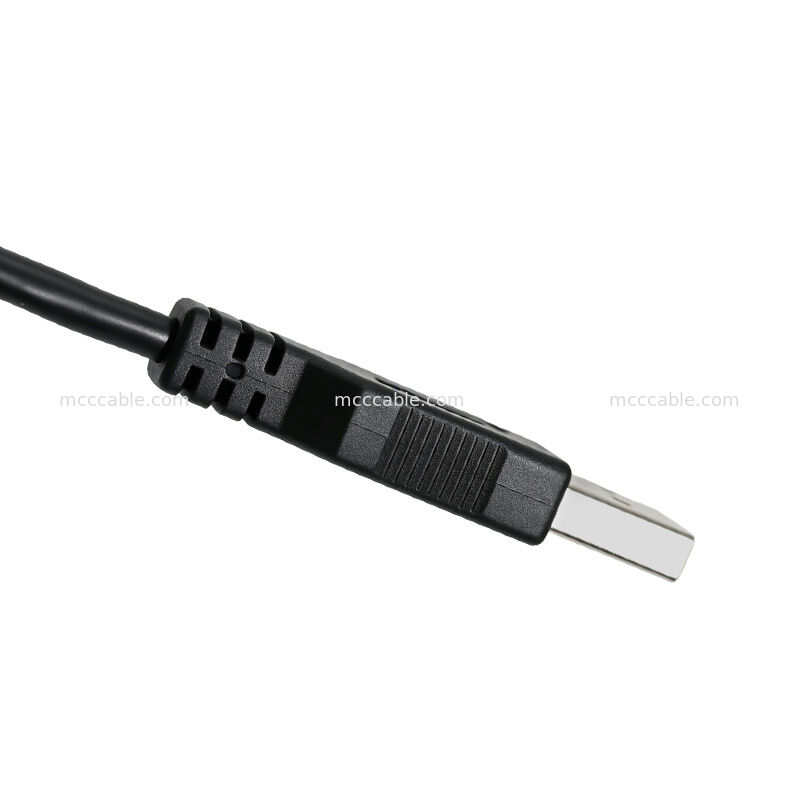

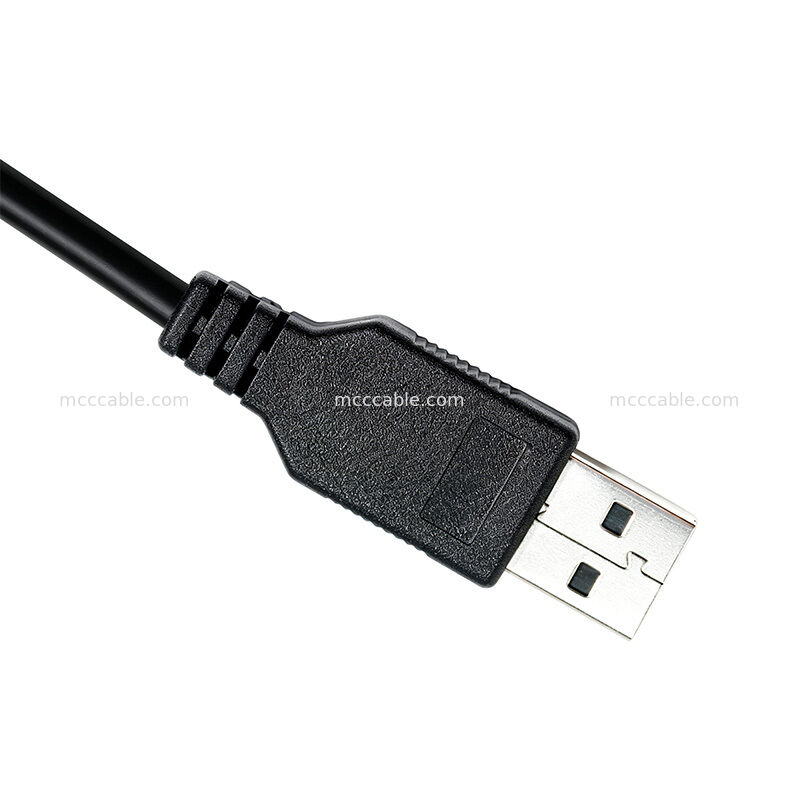

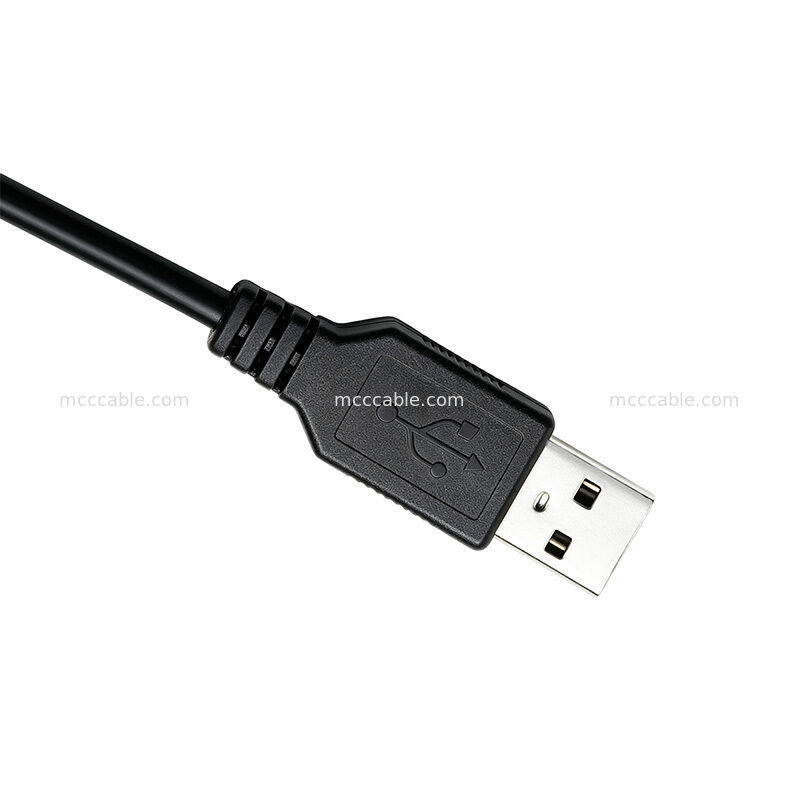

O lado USB usa um conector masculino USB Tipo-A. A extremidade oposta usa um conector de 8 posições

com uma configuração de caixa de 2 × 4 posições.

O desenho especifica DF11-8DS-2C para o conector de 8 posições e identifica o conector correspondente

configuração da caixa e do terminal na especificação do conector.

TWN4 28AWG Estrutura de cabo blindado

A estrutura do cabo é especificada como:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

O desenho também indica uma construção torcida e uma configuração de escudo + esgoto.

A moldagem é especificada como PVC 45P preto.

Esta estrutura combina o par de sinais USB, condutores de energia e componentes de blindagem

dentro do conjunto de cabos.

Montagem de cabo USB TWN4 personalizado

O conjunto de cabos USB TWN4 é fabricado com a configuração de conector especificada,

Estrutura do fio, moldagem e comprimento do cabo.

O conjunto inclui uma secção moldada de PVC preta e um tubo retráctil de calor preto.

especifica um rótulo branco de 70 × 16 mm.

Teste e conformidade do cabo USB 2.0 TWN4

O conjunto de cabos é especificado como compatível com a RoHS.

O desenho define igualmente os seguintes requisitos de ensaio elétrico:

• Teste aberto/curto: 100%
• Hi-Pot: AC 200 V / 0,1 s
• Resistência de isolamento: DC 200 V, IR ≥ 20 MΩ
• Resistência de contacto: 5 Ω max.

Aplicações de montagem de cabos USB TWN4

O conjunto de cabos USB 2.0 TWN4 pode ser usado para aplicações que exigem um USB de 1 metro

ligação com uma interface masculina USB Tipo-A e um conector de fio de 8 posições.

Palavras-chave típicas de aplicação incluem:

• Equipamento de cabos USB 2.0
• Cabo USB personalizado
• Equipamento de cabos USB Tipo-A
• Cabo USB de 8 posições
• Cabo USB blindado
• Montura de cabos TWN4
• Montura de cabos eletrónicos personalizados
