Conjunto de cabo TWN4 USB 2.0 personalizado 20cm 28AWG blindado conector de 8 posições

Montagem de Cabo USB 2.0 TWN4

A Montagem de Cabo USB 2.0 TWN4 é uma montagem de cabo personalizada de 20 cm com um conector macho USB

Tipo-A e um conector de 8 posições. O cabo utiliza uma construção torcida e

blindada com fio UL2725.

O comprimento especificado do cabo é de 200 ± 10 mm, com a estrutura do cabo projetada de acordo

com os requisitos especificados de conexão USB 2.0.

Especificações da Montagem de Cabo USB 2.0 TWN4

Montagem de Cabo USB TWN4 de 20 cm

A montagem de cabo USB TWN4 tem um comprimento total especificado de 200 ± 10 mm, correspondendo

a aproximadamente 20 cm.

O desenho também especifica uma seção de cabo de 100 ± 10 mm e uma dimensão perto

da área do conector de 30 ± 5 mm.

Conector de Cabo USB 2.0 TWN4

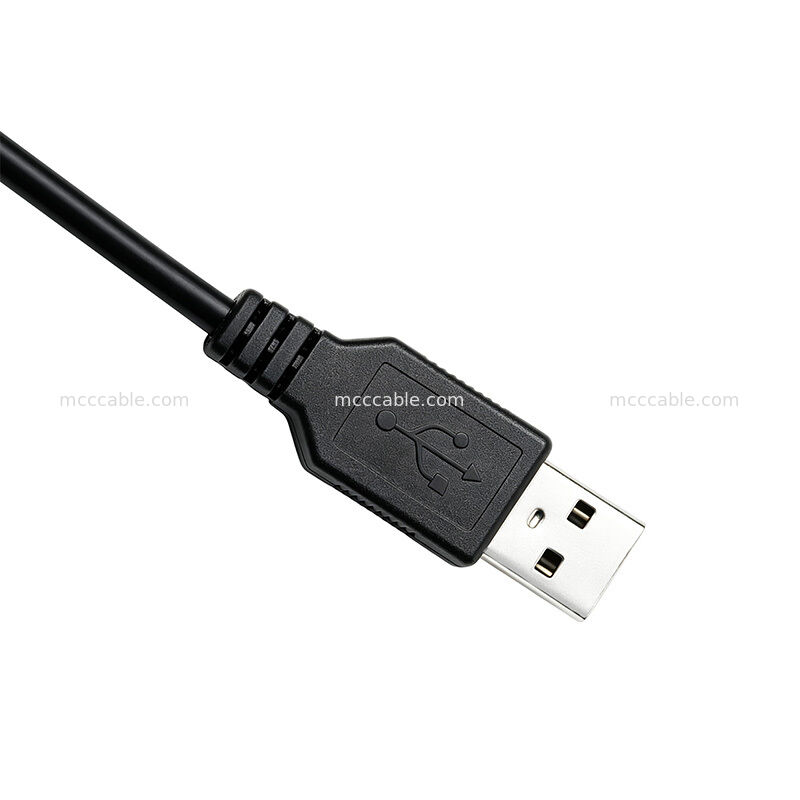

O lado USB da montagem do cabo utiliza um conector macho USB Tipo-A. O lado oposto

utiliza um conector de 8 posições com uma configuração de 2 × 4 posições.

A especificação do conector indica um passo de 2,0 mm e identifica a configuração do conector

como DF11-8DS-2C.

Estrutura de Cabo Blindado TWN4 28AWG

A estrutura do cabo é especificada como:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

O desenho também identifica o cabo como torcido e mostra uma estrutura de blindagem + dreno. O

segmento moldado externo é especificado como PVC preto.

Esta estrutura de cabo combina os condutores USB especificados e os

componentes de blindagem dentro da montagem do cabo.

Montagem de Cabo USB TWN4 Personalizada

A montagem de cabo USB TWN4 é fabricada com a configuração do conector

especificada, estrutura do cabo, moldagem e comprimento total.

A montagem inclui um tubo termorretrátil preto com um ID de 4,0 mm e uma etiqueta branca especificada

medindo 70 × 16 mm.

Testes e Conformidade da Montagem de Cabo USB TWN4

A montagem do cabo é especificada como compatível com RoHS.

O desenho também define os seguintes requisitos de teste elétrico:

• Aberto/curto: teste de 100%
• Hi-Pot: AC 200 V / 0,1 s
• Resistência de isolamento: DC 200 V, IR ≥ 20 MΩ
• Resistência de contato: 5 Ω máx.

Aplicações da Montagem de Cabo USB TWN4

A Montagem de Cabo USB 2.0 TWN4 pode ser usada para aplicações que exigem uma

conexão USB compacta com uma interface macho USB Tipo-A e um conector de

fio de 8 posições.

Palavras-chave de aplicação típicas incluem:

• Montagem de cabo USB 2.0
• Cabo USB personalizado
• Montagem de cabo USB Tipo-A
• Montagem de cabo de 8 posições
• Cabo USB blindado
• Montagem de cabo TWN4
• Montagem de cabo eletrônico personalizado
