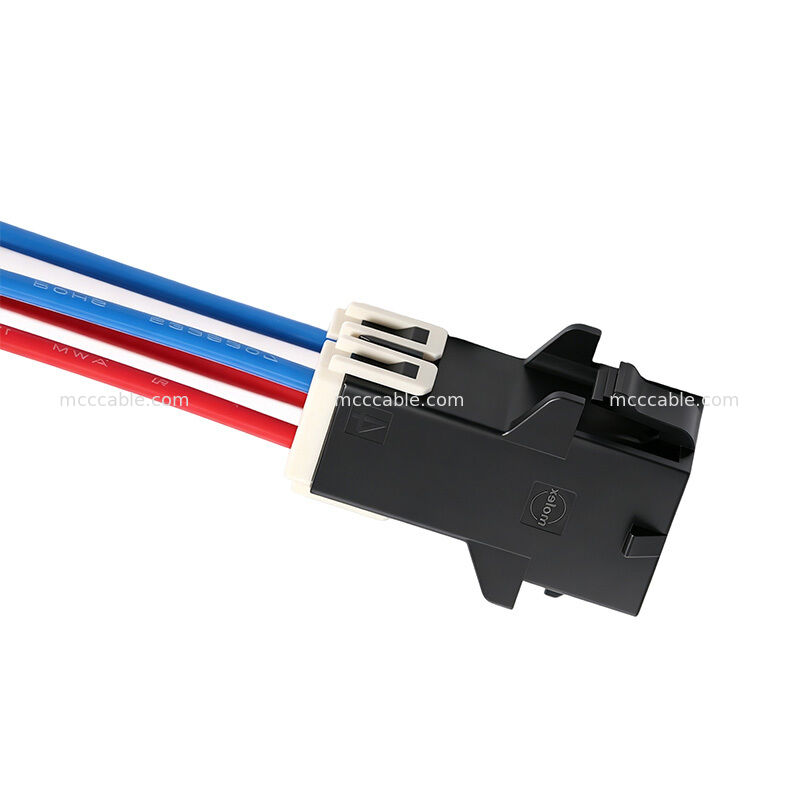

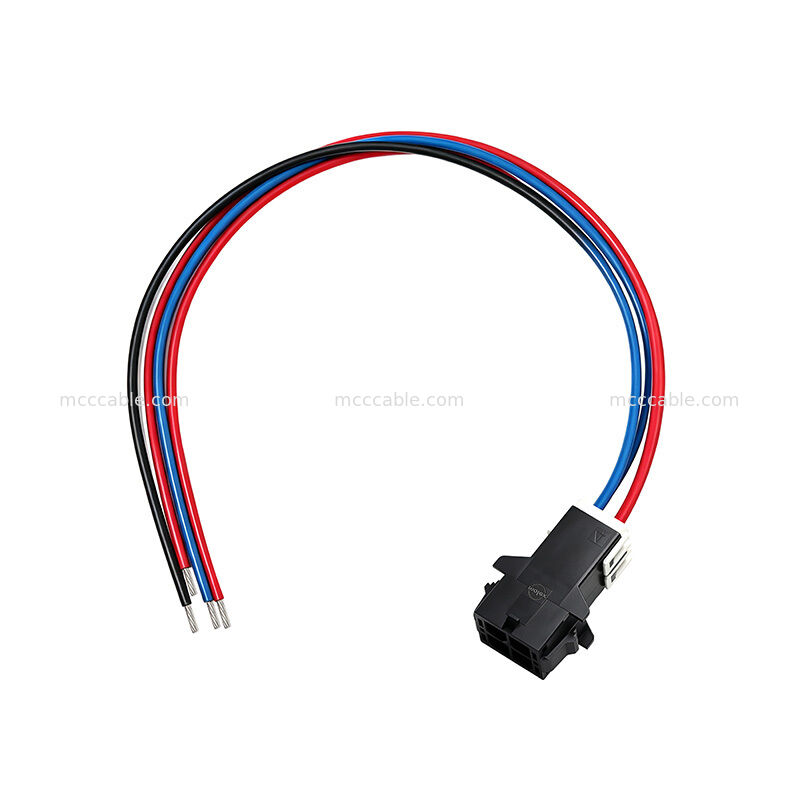

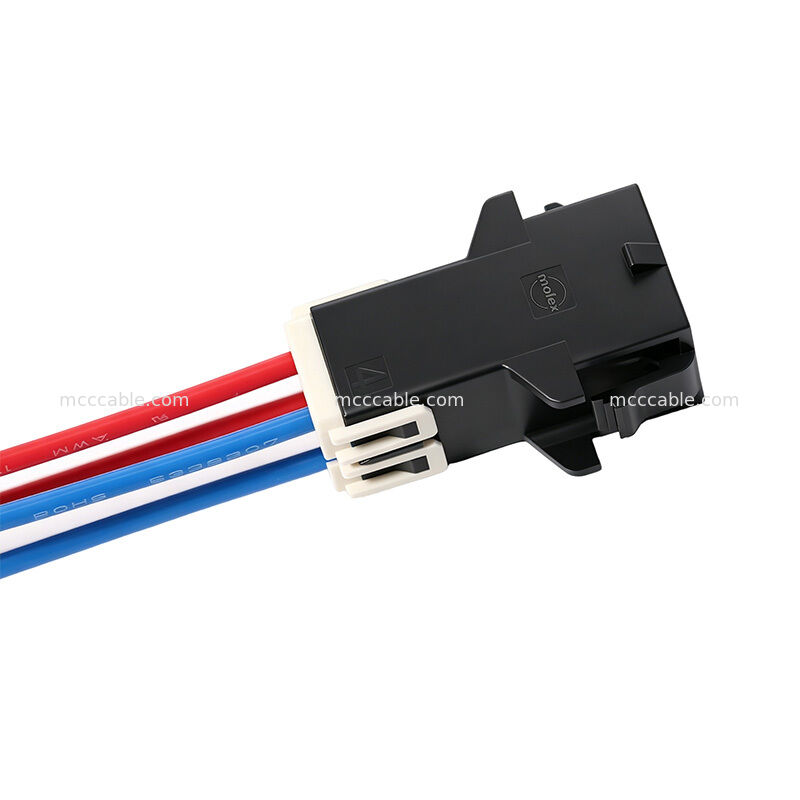

105411-1104 Montagem de Cabo de Alimentação Personalizado de 4 Circuitos

A Montagem de Cabo de Alimentação 105411-1104 de 4 Circuitos é uma montagem de cabo elétrico personalizada projetada

com fio com isolamento de PTFE UL1180 de 16AWG e uma configuração de conector compacta de 4 circuitos para montagem em painel.

O cabo utiliza fio UL1180 de PTFE classificado para 300V e 200°C, tornando-o adequado para aplicações de conexão elétrica de alta temperatura.

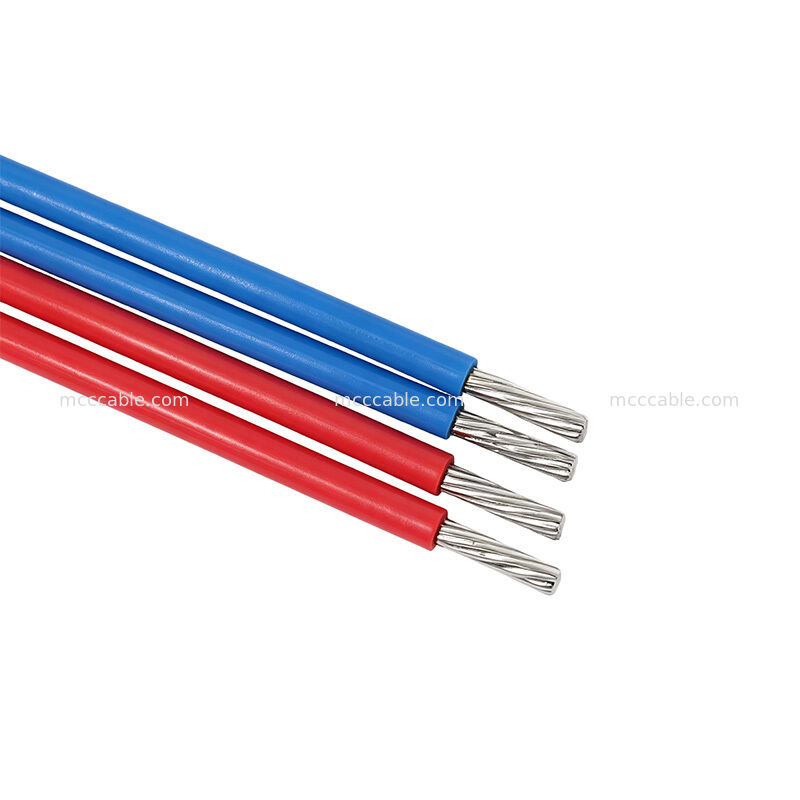

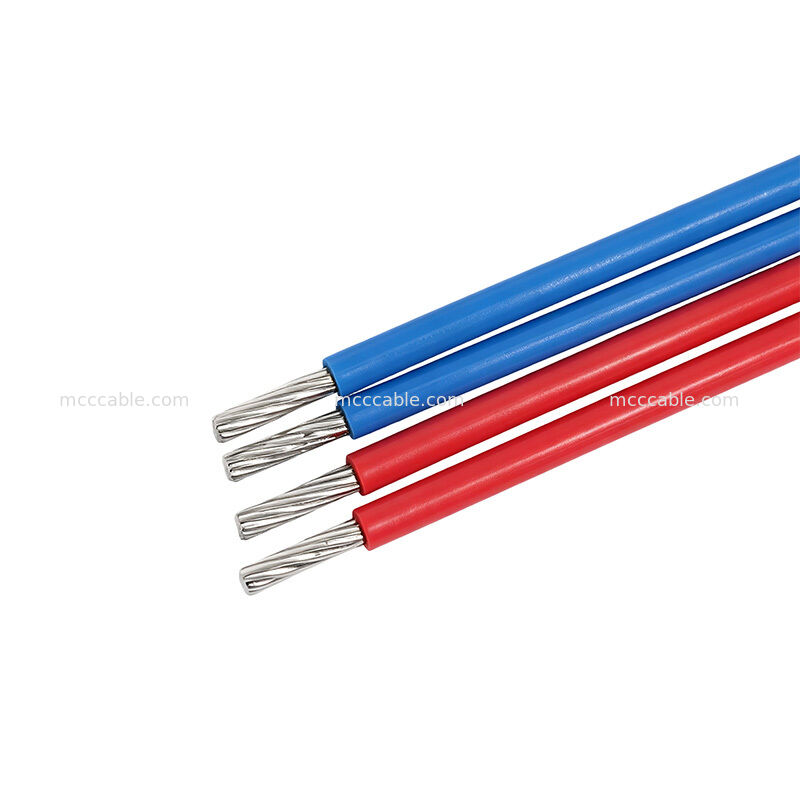

A configuração de cabo especificada utiliza fios vermelhos e azuis com um comprimento de corte de 268 ± 2 mm.

A montagem é projetada para conexão elétrica confiável e está sujeita a testes 100% de circuito aberto, curto-circuito e intermitente. O produto também é especificado como compatível com RoHS3.0.

Estrutura da Montagem de Cabo de Alimentação 105411-1104 de 4 Circuitos

A montagem de cabo 105411-1104 utiliza uma configuração de 4 circuitos com fio com isolamento de PTFE UL1180 e conexões de terminal.

A estrutura principal do cabo inclui:

4 circuitos elétricos

Fio de PTFE UL1180 de 16AWG

Classificação de tensão de 300V

• Temperatura nominal de 200°C
• Cores de fio vermelho e azul
• Teste 100% de circuito aberto
• Conexão de terminal com revestimento de estanho
• O terminal especificado é projetado para fios de 14/16AWG, enquanto a especificação do cabo utiliza condutores de 16AWG.
• Especificações do Cabo de Alimentação 105411-1104 com PTFE UL1180
• Especificação

Detalhes

Tipo de Produto

Montagem de Cabo de Alimentação Personalizado

Recursos do Cabo de PTFE de Alta Temperatura 105411-1104

A montagem de cabo 105411-1104 utiliza fio com isolamento de PTFE UL1180 com uma faixa de temperatura nominal de -60°C a +260°C para a especificação do material do fio, enquanto a classificação UL aplicável é especificada como 200°C e 300V.

A especificação do fio também inclui:

Isolamento de PTFE

Condutor trançado de 16AWG

Condutor de cobre niquelado

Classificação de chama VW-1

Classificação de tensão de 300V

Desempenho em alta temperatura

Especificações de teste de flexão a frio e choque térmico

• A especificação do fio lista uma construção de condutor de 19/0.30 e um diâmetro externo nominal de 2,18 ± 0,10 mm.
• Testes Elétricos da Montagem de Cabo de Alimentação 105411-1104
• A montagem de cabo de alimentação 105411-1104 é especificada para testes elétricos 100% durante a produção.
• Os requisitos de teste incluem:
• Teste 100% de circuito aberto
• Teste 100% de curto-circuito
• Teste 100% intermitente

Resistência do condutor: 3Ω Máx.

Resistência de isolamento: 10MΩ / 200V DC / 10ms mínimo

Esses requisitos são especificados como parte dos requisitos de qualidade da montagem do cabo.

Aplicações da Montagem de Cabo de Alimentação Personalizado 105411-1104

A Montagem de Cabo de Alimentação 105411-1104 de 4 Circuitos é adequada para aplicações de conexão elétrica que exigem múltiplos circuitos de alimentação, isolamento de alta temperatura e uma configuração de conector compacta.

• Áreas de aplicação potenciais incluem:
• Equipamentos industriais
• Sistemas de controle elétrico
• Módulos de conexão de energia
• Equipamentos de alta temperatura

Fiação interna de equipamentos

Montagens de cabos OEM personalizadas

A combinação de fio de PTFE de 16AWG, classificação de 300V e isolamento de alta temperatura torna esta configuração adequada para aplicações onde a resistência térmica e a conexão elétrica confiável são importantes.

Fabricação de Montagem de Cabo Personalizado 105411-1104

A montagem de cabo 105411-1104 pode ser fabricada como uma solução de cabo customizada de acordo com o comprimento do fio, cor do fio, configuração do terminal e requisitos de montagem necessários.

• A configuração padrão especifica um comprimento de corte de 268 ± 2 mm, com identificação de fio vermelha e azul para a montagem de quatro circuitos.
