Conjunto de cabos LVDS 28AWG personalizados com conector pitch de 0,5 mm para sistemas de exibição

Montagem de Cabo LVDS Personalizado 28AWG

A Montagem de Cabo LVDS Personalizado 28AWG é projetada para transmissão de sinal diferencial de alta velocidade entre componentes eletrônicos e sistemas relacionados a displays.

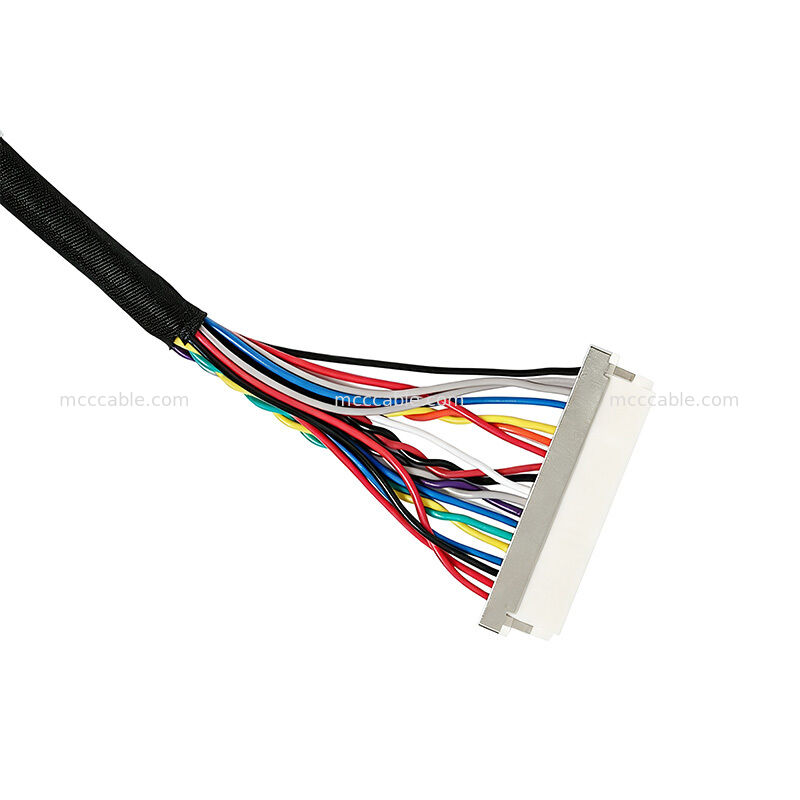

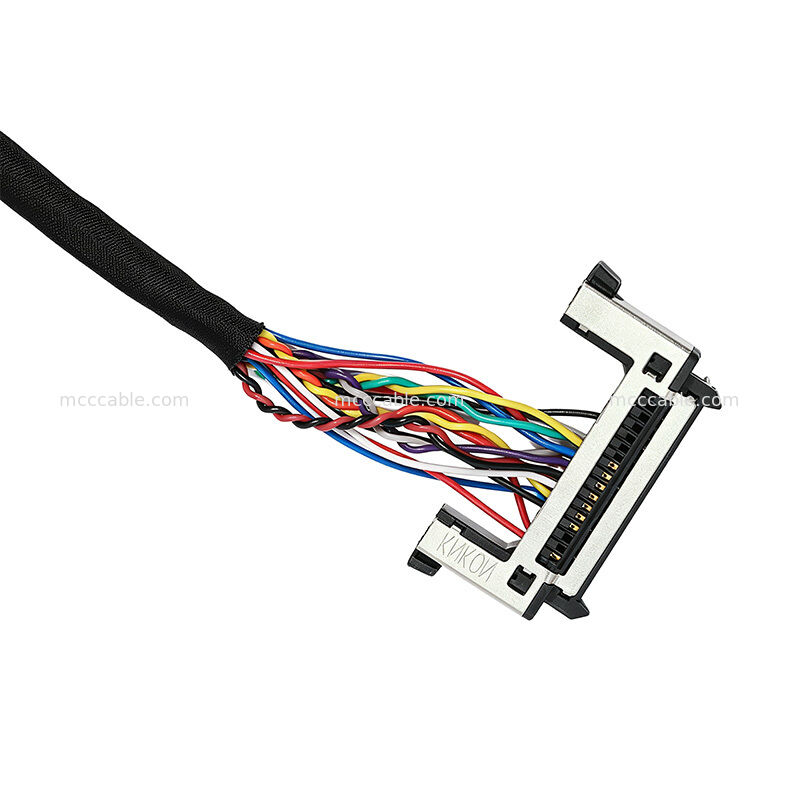

A montagem do cabo utiliza fio UL1571 28 AWG e uma configuração de conector de passo fino.

Múltiplos pares de sinais diferenciais são integrados à montagem do cabo para suportar conexões de sinal LVDS.

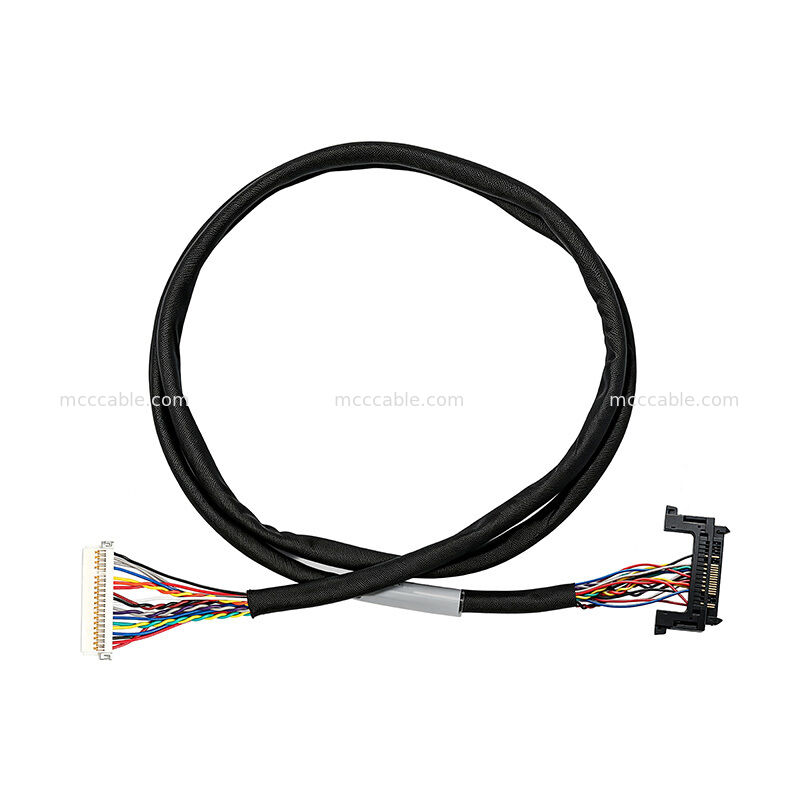

O comprimento do cabo é de aproximadamente 610 mm (24 polegadas), com a configuração do conector e da fiação fabricada de acordo com os requisitos especificados.

Especificações da Montagem de Cabo LVDS 28AWG

Item

Especificação

Tipo de Produto

A estrutura do conector de passo fino é adequada para equipamentos eletrônicos compactos que exigem uma conexão LVDS multipinos.

Configuração de Fiação Personalizada de Cabo LVDS

A Montagem de Cabo LVDS Personalizado incorpora múltiplos pares de sinais diferenciais para comunicação LVDS.

A configuração de sinal especificada inclui:

TX0_N / TX0_P

TX1_N / TX1_P

TX2_N / TX2_P

TXCLK_N / TXCLK_P

VCC

GND

A configuração de fiação também inclui múltiplas conexões de aterramento para suportar a estrutura de interface especificada.

Esta configuração multipar torna o cabo adequado para aplicações que exigem transmissão organizada de sinais diferenciais LVDS.

• Construção do Cabo LVDS 28AWG UL1571
• O cabo UL1571 28AWG utiliza condutores de cobre estanhado com isolamento SRPVC.
• As principais especificações do fio incluem:
• Condutor 28 AWG
• Construção do condutor 7/0.127 ± 0.009 mm
• Diâmetro de referência do condutor de aproximadamente 0.38 mm

Diâmetro externo do fio isolado de 0.60 ± 0.05 mm

Espessura média de isolamento de 0.11 mm

Espessura mínima de isolamento de 0.09 mm

Classificação de temperatura de 80°C

Classificação de tensão de 30V

O cabo especificado também possui uma resistência máxima do condutor de 239 Ω/km a 20°C.

Montagem de Cabo LVDS Personalizado para Sistemas de Display

• A Montagem de Cabo LVDS Personalizado é adequada para sistemas eletrônicos que exigem conexões de sinal diferencial multipinos compactas.
• Sua combinação de fiação UL1571 28 AWG, construção de conector de passo fino, múltiplos pares diferenciais LVDS e um comprimento de cabo definido a torna adequada para aplicações onde é necessário cabeamento de sinal eficiente em espaço.
• Aplicações potenciais incluem:
• Sistemas de display
• Equipamentos eletrônicos
• Conexões de interface LVDS
• Conexões de sinal de display internas
• Dispositivos eletrônicos compactos

Montagens de cabo de sinal personalizadas

Testes de Qualidade da Montagem de Cabo LVDS

A Montagem de Cabo LVDS está sujeita a requisitos de inspeção elétrica definidos.

Os requisitos de qualidade especificados incluem:

Teste 100% de circuito aberto, curto-circuito e intermitência

Resistência máxima do condutor de 3 Ω

Resistência mínima de isolamento de 10 MΩ a 200V DC

Inspeção dimensional de características especificadas

• Conformidade RoHS 3.0
• Esses requisitos de inspeção suportam desempenho elétrico consistente e qualidade de produção para a montagem de cabo finalizada.
